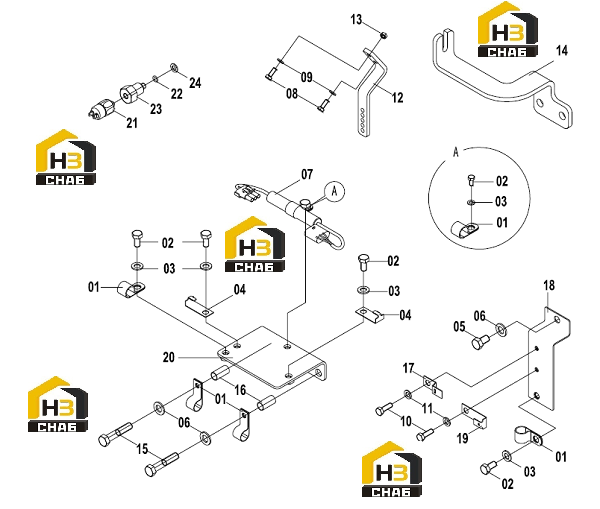

Проводка двигателя 46c8206(a)

← Проводка двигателя 46c8206 001 Проводка двигателя 46c8206(b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:CLIP

Каталожный номер:20A1853

Комплект:-

Примечание:

№ на схеме:02

Наименование:BOLT

Каталожный номер:00B0005

Комплект:-

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0001

Комплект:-

Примечание:

№ на схеме:04

Наименование:INSERT

Каталожный номер:20A6813

Комплект:-

Примечание:

№ на схеме:05

Наименование:BOLT

Каталожный номер:00B0031

Комплект:-

Примечание:

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0007

Комплект:-

Примечание:

№ на схеме:07

Наименование:COIL COMMANDER

Каталожный номер:37B0099

Комплект:-

Примечание:

№ на схеме:08

Наименование:BOLT

Каталожный номер:00B0022

Комплект:-

Примечание:

№ на схеме:09

Наименование:WASHER

Каталожный номер:06B0024

Комплект:-

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0085

Комплект:-

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0005

Комплект:-

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:22A1180

Комплект:-

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0036

Комплект:-

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:29A5482

Комплект:-

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:01B0010

Комплект:-

Примечание:

№ на схеме:16

Наименование:PIPE

Каталожный номер:34A0299

Комплект:-

Примечание:

№ на схеме:17

Наименование:INSERT

Каталожный номер:20A6815

Комплект:-

Примечание:

№ на схеме:18

Наименование:MOUNTING PLATE

Каталожный номер:00D4075

Комплект:-

Примечание:

№ на схеме:19

Наименование:INSERT

Каталожный номер:20A8767

Комплект:-

Примечание:

№ на схеме:20

Наименование:MOUNTING SUPPORT

Каталожный номер:00D5074

Комплект:-

Примечание:

№ на схеме:21

Наименование:PRESSURE SWITCH

Каталожный номер:34B1072

Комплект:-

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B1367

Комплект:-

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:00A4181

Комплект:-

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0117

Комплект:-

Примечание:
