Линия трубопровода 11y0022 (f)

← Линия трубопровода 11y0022(e) Линия трубопровода 11y0022(g) →

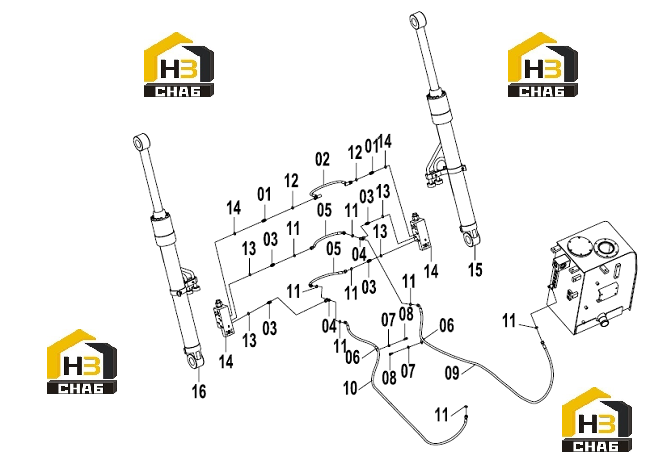

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:CONNECTOR

Каталожный номер:30C2227

Комплект:2

Примечание:

№ на схеме:02

Наименование:HOSE AS

Каталожный номер:05C5927

Комплект:1

Примечание:

№ на схеме:02

Наименование:HOSE AS

Каталожный номер:05C3215

Комплект:1

Примечание:05C5927

№ на схеме:03

Наименование:CONNECTOR

Каталожный номер:30C1234

Комплект:4

Примечание:

№ на схеме:04

Наименование:TEE

Каталожный номер:32C0502

Комплект:2

Примечание:

№ на схеме:05

Наименование:HOSE AS

Каталожный номер:05C3216

Комплект:2

Примечание:

№ на схеме:06

Наименование:CLIP

Каталожный номер:20A1852

Комплект:2

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:08

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:09

Наименование:HOSE AS

Каталожный номер:05C3213

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:05C3214

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B1406

Комплект:8

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B1405

Комплект:2

Примечание:

№ на схеме:13

Наименование:SEAL RING

Каталожный номер:12B1473

Комплект:4

Примечание:

№ на схеме:14

Наименование:LOAD HOLDING VALVE

Каталожный номер:12C2493

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOOM CYLINDER-RH

Каталожный номер:10C2443

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOOM CYLINDER-RH

Каталожный номер:10C1848

Комплект:1

Примечание:10C2443

№ на схеме:16

Наименование:BOOM CYLINDER-LH

Каталожный номер:10C2442

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOOM CYLINDER-LH

Каталожный номер:10C1847

Комплект:1

Примечание:10C2442
