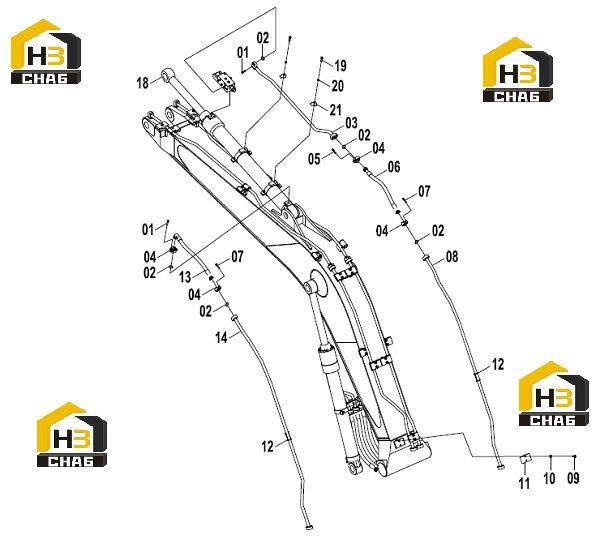

Линия трубопровода 11y0022(c)

Каталожный номер:09D1107

Комплект:1

Примечание:

№ на схеме:03

Каталожный номер:10D8766

Комплект:1

Примечание:09D1107

№ на схеме:04

Наименование:SPLIT FLANGE

Каталожный номер:04A0252

Комплект:4

Примечание:

№ на схеме:05

Наименование:SCREW

Каталожный номер:04B0789

Комплект:4

Примечание:

№ на схеме:06

Каталожный номер:06C4874

Комплект:1

Примечание:

№ на схеме:06

Каталожный номер:66C0295

Комплект:1

Примечание:06C4874

№ на схеме:07

Наименование:SCREW

Каталожный номер:04B0670

Комплект:8

Примечание:

№ на схеме:08

Каталожный номер:02C2007

Комплект:1

Примечание:

№ на схеме:08

Каталожный номер:02C1765

Комплект:1

Примечание:02C2007

№ на схеме:09

Каталожный номер:01B0150

Комплект:2

Примечание:

№ на схеме:09

Каталожный номер:00B0429

Комплект:2

Примечание:01B0150

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0020

Комплект:2

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:16A5117

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:22A6467

Комплект:1

Примечание:16A5117

№ на схеме:12

Наименование:BOOT

Каталожный номер:83A1627

Комплект:2

Примечание:

№ на схеме:13

Каталожный номер:06C4875

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:66C0294

Комплект:1

Примечание:06C4875

№ на схеме:14

Каталожный номер:02C2008

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:02C1762

Комплект:1

Примечание:02C2008

№ на схеме:15

Каталожный номер:01B0009

Комплект:-

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:15A1135

Комплект:-

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:13A1104

Комплект:-

Примечание:

№ на схеме:18

Наименование:ARM CYLINDER

Каталожный номер:10C2444

Комплект:1

Примечание:

№ на схеме:18

Наименование:ARM CYLINDER

Каталожный номер:10C1849

Комплект:1

Примечание:10C2444

№ на схеме:19
