Линия трубопровода 11y0007(a)

Линия трубопровода 11y0007(a)

← Устройство трубопровода 11y0007 00 0 Линия трубопровода 11y0007(b) →

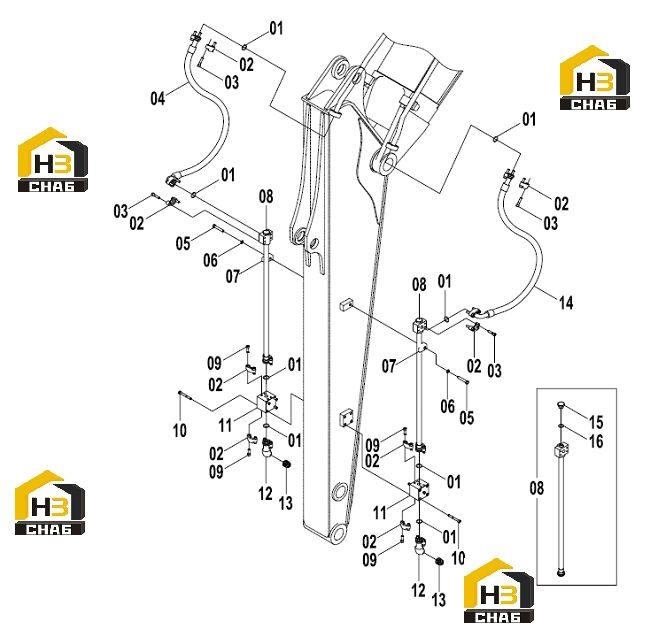

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0444
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SCREW
Каталожный номер:04B0670
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HOSE AS
Каталожный номер:66C0299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:BOLT
Каталожный номер:01B0036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:CLAMP
Каталожный номер:72A0146
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:TUBE AS
Каталожный номер:10D4000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:SCREW
Каталожный номер:04B0413
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:04B0701
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:STOP VALVE
Каталожный номер:12C1922
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:JOINT
Каталожный номер:03A0561
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLUG
Каталожный номер:44C0210
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:66C0298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PLUG
Каталожный номер:05A0078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B0431
Комплект:1
Примечание:
