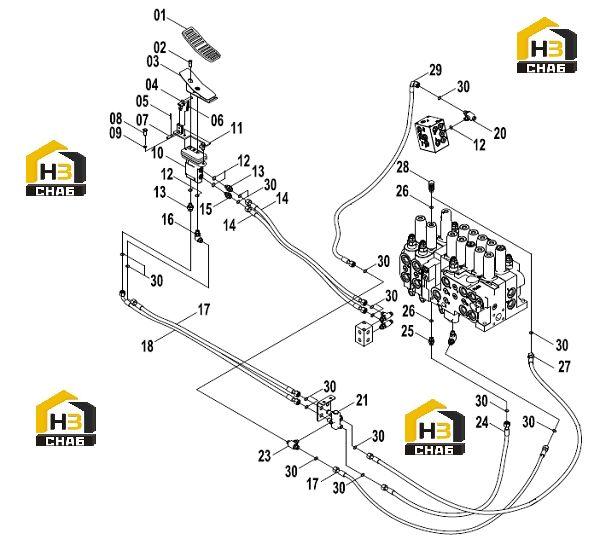

Крепление пилотной линии 12e0189 000

← Крепление пилотной линии 12e0123 001 Клапан управляющий ножной 12c0256 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:RUBBER PEDAL

Каталожный номер:84A0365

Комплект:1

Примечание:

№ на схеме:02

Наименование:SCREW

Каталожный номер:04B0412

Комплект:2

Примечание:

№ на схеме:03

Наименование:PEDAL

Каталожный номер:00D1032

Комплект:1

Примечание:

№ на схеме:04

Наименование:ROD

Каталожный номер:16D0156

Комплект:1

Примечание:

№ на схеме:05

Наименование:PIN

Каталожный номер:08B0004

Комплект:1

Примечание:

№ на схеме:06

Наименование:SPRING

Каталожный номер:10B0072

Комплект:1

Примечание:

№ на схеме:07

Наименование:PIN

Каталожный номер:08B0116

Комплект:1

Примечание:

№ на схеме:08

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:

№ на схеме:09

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:10

Наименование:FOOT PILOT VALVE

Каталожный номер:12C0256

Комплект:1

Примечание:

№ на схеме:11

Наименование:-

Каталожный номер:00D1031

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0428

Комплект:5

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:00A3491

Комплект:2

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:05C3173

Комплект:2

Примечание:

№ на схеме:15

Наименование:FITTING

Каталожный номер:30C0803

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:31C0558

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:05C3201

Комплект:2

Примечание:

№ на схеме:18

Наименование:HOSE AS

Каталожный номер:05C3139

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHUTTLE VALVE

Каталожный номер:12C2000

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHUTTLE VALVE

Каталожный номер:12C1999

Комплект:1

Примечание:

№ на схеме:23

Наименование:TEE

Каталожный номер:32C0502

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE AS

Каталожный номер:05C3205

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONNECTOR

Каталожный номер:00A3498

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:12B0429

Комплект:2

Примечание:

№ на схеме:27

Наименование:HOSE AS

Каталожный номер:05C3185

Комплект:1

Примечание:

№ на схеме:28

Наименование:CONNECTOR

Каталожный номер:31C0559

Комплект:1

Примечание:

№ на схеме:29

Наименование:HOSE AS

Каталожный номер:05C3212

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:12B1406

Комплект:16

Примечание:
