Крепление двигателя 40c2105(a)

Крепление двигателя 40c2105(a)

← Крепление двигателя 40c2105 001 Крепление двигателя 40c2105(b) →

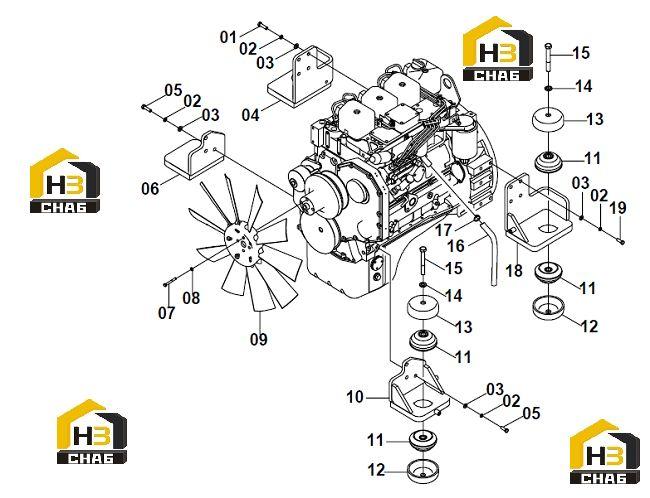

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0035
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0008
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0007
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BRACKET
Каталожный номер:02D3496
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:BOLT
Каталожный номер:00B0428
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:BRACKET
Каталожный номер:02D3497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:BOLT
Каталожный номер:01B0205
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:FAN
Каталожный номер:40C2351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BRACKET
Каталожный номер:02D3494
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SHOCK ABSORBER
Каталожный номер:40C1676
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:COVER
Каталожный номер:53A1227
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:LOWER CAP
Каталожный номер:53A1360
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0015
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:01B0488
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:EXHAUST PIPE
Каталожный номер:30A0386
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CLAMP
Каталожный номер:09C0027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BRACKET
Каталожный номер:02D3495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT
Каталожный номер:00B0013
Комплект:2
Примечание:
