Коробка электрики 46c7591 000

Коробка электрики 46c7591 000

← Проводка рамы 46c8205(g) Проводка кабины 46c8204 000 →

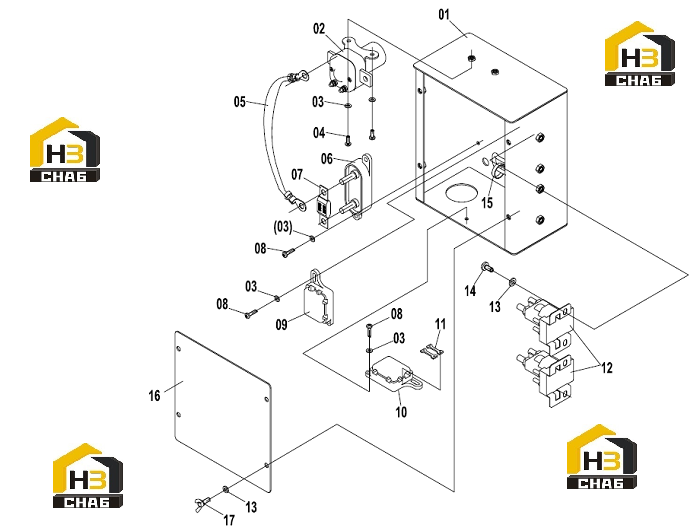

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:ELECTRICAL BOX
Каталожный номер:04D1646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:RELAY
Каталожный номер:31B0042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0097
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:SCREW
Каталожный номер:04B0198
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:HARNESS
Каталожный номер:08C4401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:FUSE HOLDER
Каталожный номер:37B0298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:FUSE
Каталожный номер:37B0299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:SCREW
Каталожный номер:04B0099
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HARNESS
Каталожный номер:08C5799
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:FUSE BOX
Каталожный номер:37B0915
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:FUSE
Каталожный номер:37B0935
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:RELAY
Каталожный номер:31B0072
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0024
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SCREW
Каталожный номер:04B0056
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:COVER
Каталожный номер:10A9098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:02B0188
Комплект:4
Примечание:
