Консоль 34c1388 001

Консоль 34c1388 001

← Подлокотник 34c1389 001 Сиденье 47c1048 002 →

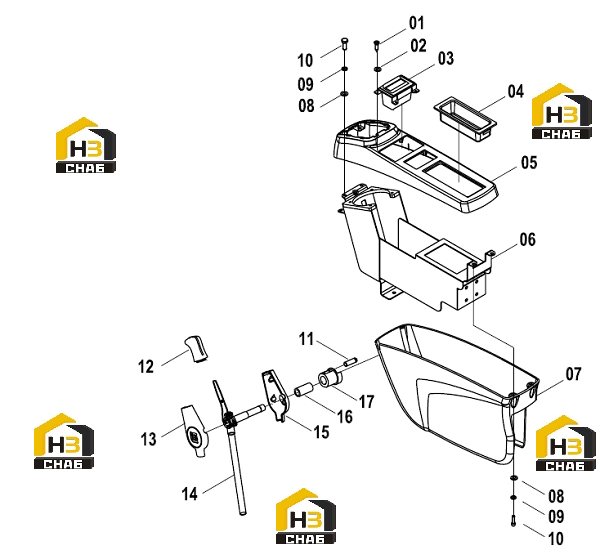

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:SCREW
Каталожный номер:04B0159
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0070
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:ASHTRAY
Каталожный номер:86A0720
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:STORAGE BOX
Каталожный номер:86A0721
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:UPPER COVER
Каталожный номер:86A0711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:BRACKET
Каталожный номер:23D1425
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:LOWER COVER
Каталожный номер:86A0712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WASHER
Каталожный номер:06B0024
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:04B0195
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BLOCK
Каталожный номер:00D5565
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HANDLE
Каталожный номер:86A0715
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SIDE COVER-RH
Каталожный номер:86A0716
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:LEVER
Каталожный номер:16D0772
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SIDE COVER-LH
Каталожный номер:86A0717
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SHAFT
Каталожный номер:61A1235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SEAT
Каталожный номер:63A0381
Комплект:1
Примечание:
