Дверь 48c1177 000

Дверь 48c1177 000

← Капот двигателя 44e0357(f) Боковая дверь 48c1176 000 →

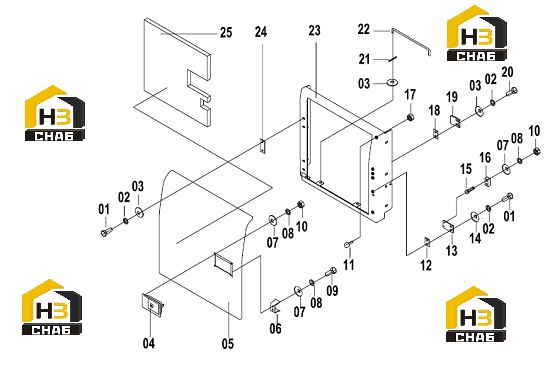

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0019
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0030
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:DOOR LOCK
Каталожный номер:34C1272
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:DOOR-RH
Каталожный номер:42D0767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:PLATE
Каталожный номер:20A3813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0062
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WASHER
Каталожный номер:06B0003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BOLT
Каталожный номер:00B0054
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:03B0036
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CUSHION HEAD
Каталожный номер:35C0387
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLATE
Каталожный номер:11A1836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLATE
Каталожный номер:11A1835
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:04B0195
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BLOCK
Каталожный номер:84A0462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:NUT
Каталожный номер:03B0053
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SHIM
Каталожный номер:10A2061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:LOCK PLATE
Каталожный номер:12A1185
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT
Каталожный номер:00B0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:COTTER PIN
Каталожный номер:08B0008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:SUPPORT
Каталожный номер:77A0313
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:DOOR FRAME
Каталожный номер:35D0604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:SHIM
Каталожный номер:10A2337
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SPONGE
Каталожный номер:85A1800
Комплект:1
Примечание:
