Зеркало заднего вида левое 47c2319_000_00

Зеркало заднего вида левое 47c2319_000_00

← Зеркало заднего вида в сборе 47c2334_000_00 Зеркало заднего вида правое 47c2320_000_00 →

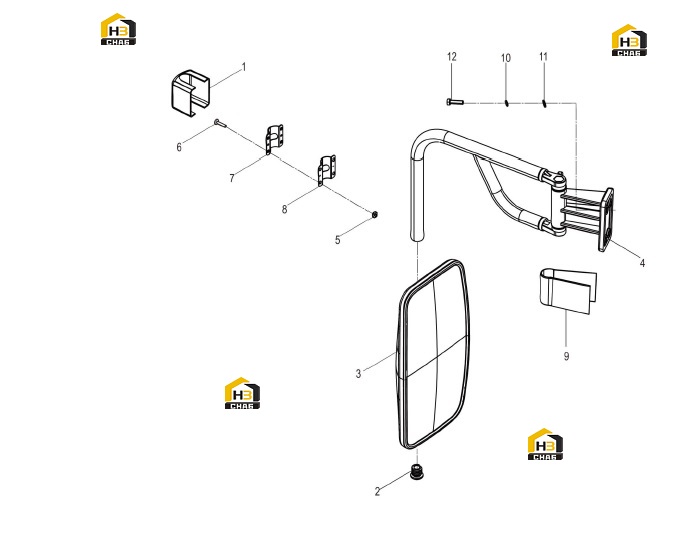

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:COVER
Каталожный номер:86A2322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PLUG
Каталожный номер:86A2321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:REARVIEW MIRROR
Каталожный номер:47C2321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BRACKET-LH
Каталожный номер:22C1780
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT BLOCK
Каталожный номер:91A0925
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SCREW
Каталожный номер:04B0057
Комплект:4
Примечание:M6X25-4.8-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:PLATE
Каталожный номер:19A9251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:86A2320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:COVER
Каталожный номер:86A2323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:8 EC0000127223_46
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:8-200HV-ZN.D EC0000127223_44
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0020
Комплект:4
Примечание:M8X30-8.8-ZN.D EC0000127223_45
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:01B1291
Комплект:4
Примечание:M8X30-8.8-ZN.D EC0000127223_45
