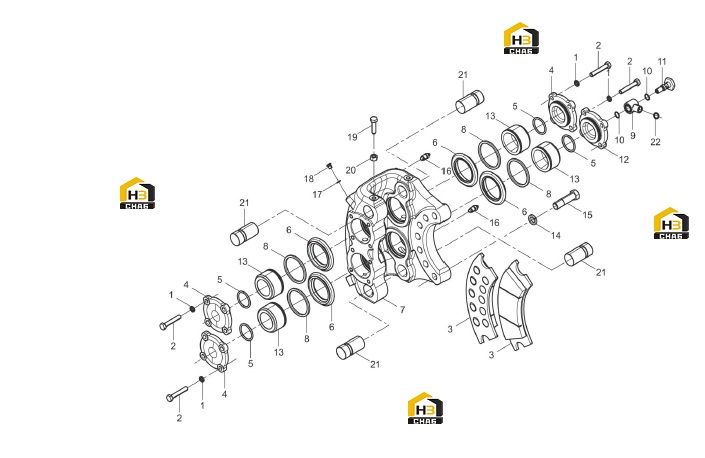

Зажим в сборе 45c0005_002_00

← Прокладка 57a0027_000_00 Зажим с комплектующими 45c0566x1_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0002

Комплект:16

Примечание:10

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0019

Комплект:16

Примечание:M10X30-8.8-ZN.D

№ на схеме:3

Наименование:FRICTION LINING AS

Каталожный номер:35C0025P03

Комплект:2

Примечание:

№ на схеме:3

Наименование:FRICTION LINING AS

Каталожный номер:35C0025P02

Комплект:2

Примечание:

№ на схеме:3

Наименование:FRICTION LINING AS

Каталожный номер:35C0025P01

Комплект:2

Примечание:

№ на схеме:4

Наименование:CYLINDER HEAD

Каталожный номер:53A0043

Комплект:3

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0481

Комплект:4

Примечание:70X3.1

№ на схеме:6

Наименование:DUST RING

Каталожный номер:13B1147

Комплект:4

Примечание:70 EC0000121607_5

№ на схеме:7

Наименование:CLAMP

Каталожный номер:71A1094

Комплект:1

Примечание:EC0000121607_4

№ на схеме:8

Наименование:SEAL

Каталожный номер:13B0108

Комплект:4

Примечание:69.2X79.2X4

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:00A0355

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0245

Комплект:2

Примечание:20X1.8

№ на схеме:11

Наименование:BOLT

Каталожный номер:00A0356

Комплект:1

Примечание:

№ на схеме:12

Наименование:CYLINDER HEAD

Каталожный номер:53A0042

Комплект:1

Примечание:

№ на схеме:13

Наименование:PISTON

Каталожный номер:50A0735

Комплект:4

Примечание:EC0000121607_1

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0014

Комплект:7

Примечание:18

№ на схеме:15

Наименование:BOLT

Каталожный номер:01B0043

Комплект:7

Примечание:

№ на схеме:16

Наименование:DEFLATING VALVE

Каталожный номер:00A6103

Комплект:2

Примечание:EC0000121607_3

№ на схеме:17

Наименование:O-RING

Каталожный номер:12B1875

Комплект:4

Примечание:9X1.9 EC0000121607_6

№ на схеме:18

Наименование:PLUG

Каталожный номер:03B0066

Комплект:4

Примечание:EC0000121607_2

№ на схеме:19

Наименование:LOCK SCREW

Каталожный номер:04B0027

Комплект:4

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:M10-8-ZN.D

№ на схеме:21

Наименование:PIN

Каталожный номер:61A0045

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0018

Комплект:1

Примечание:9X1.8

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0283

Комплект:1

Примечание:9X1.8
