Замок левой двери 47c2463_000_00

Замок левой двери 47c2463_000_00

← Распорка в сборе 24c2122_000_00 Замок 47c2510_000_00 →

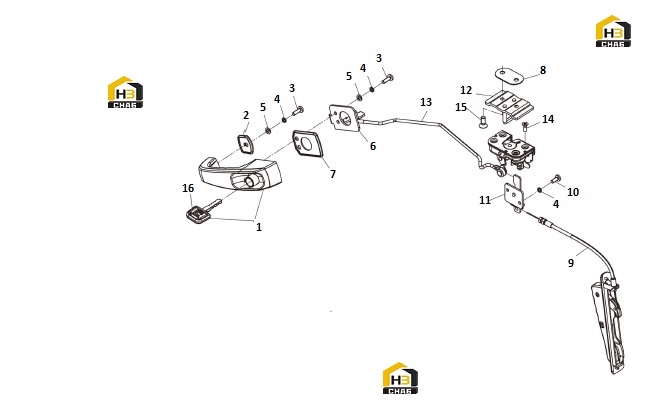

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HANDLE
Каталожный номер:34C4416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PAD
Каталожный номер:83A1934
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:04B0005
Комплект:4
Примечание:M6X20-4.8-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0003
Комплект:6
Примечание:6
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0024
Комплект:4
Примечание:6-140HV-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:MOUNTING PLATE
Каталожный номер:34C4405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PAD
Каталожный номер:84A3035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SHIM
Каталожный номер:10A5501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:RELIEF CONNECTOR
Каталожный номер:34C4414
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:03B0014
Комплект:2
Примечание:M6X16-4.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:MOUNTING PLATE
Каталожный номер:34C4413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:LOCK BUCKLE
Каталожный номер:38C0512
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:LOCK BLOCK
Каталожный номер:34C4411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SCREW
Каталожный номер:04B0075
Комплект:3
Примечание:M6X16-4.8-ZN.D
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:04B0328
Комплект:2
Примечание:M8X20-4.8-ZN.D
0 ₽
шт
№ на схеме:16
Наименование:KEY
Каталожный номер:40B0255
Комплект:2
Примечание:
