Узел зажима трубы 00c3652_001_00

← Клапан обратный с комплектующими 00c3651_001_00 Клапан распределительный и трубопровод 00c3679_001_00 →

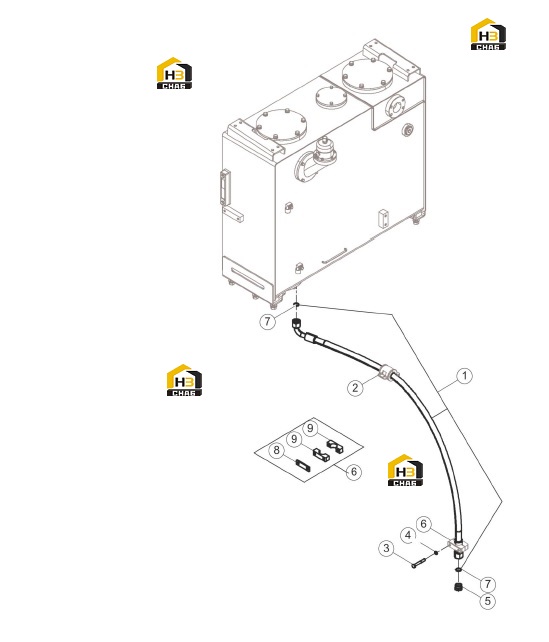

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:66C2999

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:09C0466

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0018

Комплект:2

Примечание:M10X70-8.8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:10

№ на схеме:5

Наименование:PLUG

Каталожный номер:05A0231

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:12B0488

Комплект:2

Примечание:20.0X2.0

№ на схеме:8

Наименование:PLATE

Каталожный номер:10A9118

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:84A2413

Комплект:2

Примечание:
