Узел воздуховода 46c9342_001_00

Узел воздуховода 46c9342_001_00

← Испаритель в сборе 46c9350_000_00 Система дизельного двигателя 00y0305_000_00 →

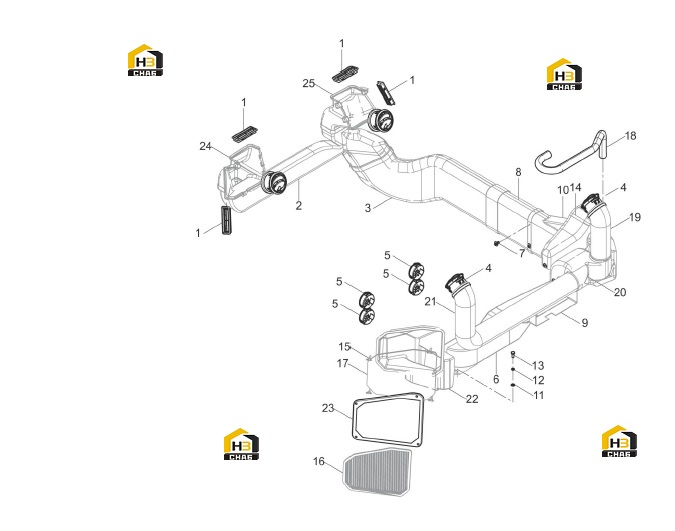

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:VENT
Каталожный номер:86A0084
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:VENT
Каталожный номер:46C8779
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:VENT
Каталожный номер:46C1013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:INFLATING SCREW
Каталожный номер:34C2802
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0005
Комплект:1
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0006
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0075
Комплект:1
Примечание:M8X20-8.8-ZN.D
0 ₽
шт
№ на схеме:14
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:77A1683
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:STRAINER
Каталожный номер:35C1218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PLATE
Каталожный номер:19A9855
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HOSE
Каталожный номер:84A3009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:SEAL
Каталожный номер:84A3010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:AIR DUCT
Каталожный номер:-
Комплект:1
Примечание:
