Узел рулевого механизма 47c2824_000_00

← Кронштейн внутренний 48c3328_000_00 Корпус кабины 34c5488_000_00 →

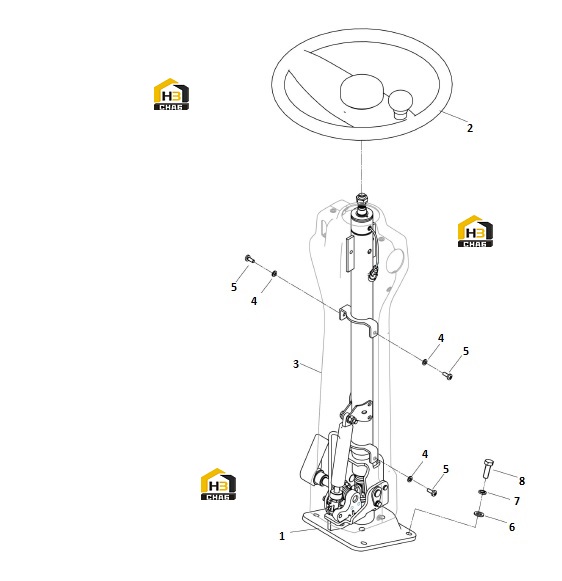

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING COLUMN

Каталожный номер:47C2811

Комплект:1

Примечание:DXQJ

№ на схеме:2

Наименование:STEERING WHEEL

Каталожный номер:34C5864

Комплект:1

Примечание:EC0000130569_10

№ на схеме:2

Наименование:STEERING WHEEL

Каталожный номер:35C0087

Комплект:1

Примечание:EC0000130569_10

№ на схеме:3

Наименование:COVER

Каталожный номер:34C5488

Комплект:1

Примечание:DX

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0247

Комплект:4

Примечание:6-200HV-ZN.D

№ на схеме:5

Наименование:SCREW

Каталожный номер:04B0256

Комплект:4

Примечание:M6X16-4.8-ZN.D

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:10-140HV-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:M10X30-8.8-ZN.D
