Узел охлаждающей трубы 00c3677_001_00

Узел охлаждающей трубы 00c3677_001_00

← Кольцо уплотнительное 07c5473_000_00 Кольцо уплотнительное 07c5474_000_00 →

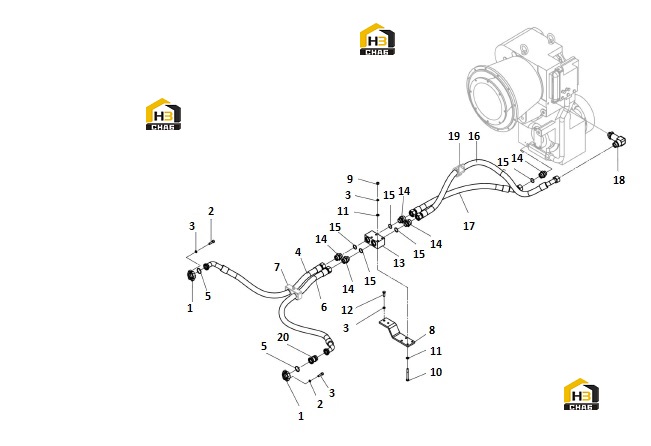

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PLATE
Каталожный номер:72A0628
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:04B0117
Комплект:8
Примечание:M10X35-8.8-ZN.D
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0002
Комплект:14
Примечание:10
0 ₽
шт
№ на схеме:4
Наименование:HOSE AS
Каталожный номер:07C5476
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-RING
Каталожный номер:12B0445
Комплект:2
Примечание:32.92X3.53
0 ₽
шт
№ на схеме:6
Наименование:HOSE AS
Каталожный номер:07C5477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CLAMP
Каталожный номер:09C1744
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:29A7631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:NUT
Каталожный номер:03B0053
Комплект:4
Примечание:M10-8-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:01B0093
Комплект:4
Примечание:M10X90-8.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0152
Комплект:8
Примечание:10-200HV-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0019
Комплект:2
Примечание:M10X30-8.8-ZN.D
0 ₽
шт
№ на схеме:13
Наименование:CHECK VALVE AS
Каталожный номер:12C2377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONNECTOR
Каталожный номер:00A5952
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B1847
Комплект:6
Примечание:26.6X2.9
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:07C5474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE AS
Каталожный номер:07C5475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:31C1497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CLAMP
Каталожный номер:09C0466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CONNECTOR
Каталожный номер:00A4038
Комплект:1
Примечание:
