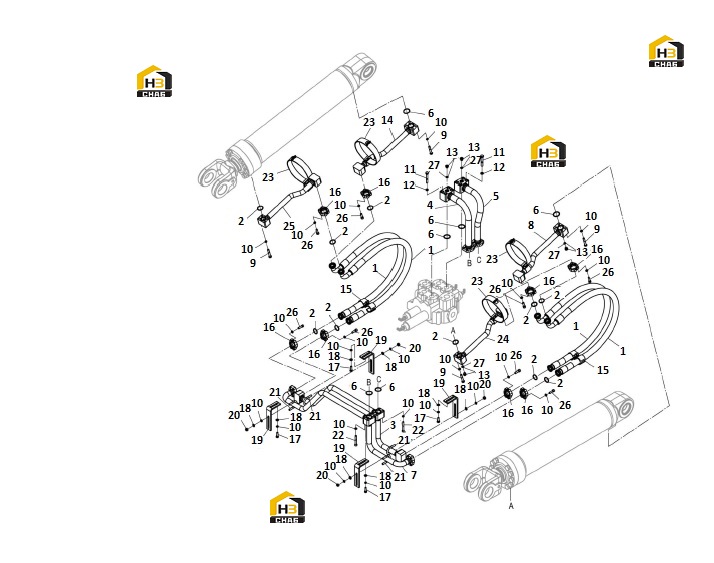

Цилиндр стрелы 00c2722_001_00

← Клапан распределительный и трубопровод 00c3679_001_00 Трубопровод цилиндра вращающегося ковша 00c3665_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:07C3138TS

Комплект:4

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0294

Комплект:10

Примечание:32.5X3.55 EC0000118104_1

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0445

Комплект:10

Примечание:32.92X3.53 EC0000118104_1

№ на схеме:3

Наименование:TUBE AS

Каталожный номер:10D9397

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE AS

Каталожный номер:10D9394

Комплект:1

Примечание:

№ на схеме:5

Наименование:TUBE AS

Каталожный номер:10D9395

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0821

Комплект:6

Примечание:37.69X3.53 EC0000118104_2

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0250

Комплект:6

Примечание:37.5X3.55 EC0000118104_2

№ на схеме:7

Наименование:TUBE AS

Каталожный номер:10D9396

Комплект:1

Примечание:

№ на схеме:8

Наименование:TUBE AS

Каталожный номер:10D9407

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:-

Комплект:16

Примечание:M10X65-8.8-ZN.D

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0002

Комплект:72

Примечание:10

№ на схеме:11

Наименование:BOLT

Каталожный номер:01B0009

Комплект:8

Примечание:M12X75-8.8-ZN.D

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:12

№ на схеме:13

Наименование:PLUG

Каталожный номер:44C0798

Комплект:4

Примечание:

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:10D9461

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:09C0647

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:72A0628

Комплект:8

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0019

Комплект:40

Примечание:M10X30-8.8-ZN.D

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0001

Комплект:16

Примечание:10-140HV-ZN.D

№ на схеме:19

Наименование:PLATE

Каталожный номер:29A4958

Комплект:4

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0053

Комплект:8

Примечание:M10-8-ZN.D

№ на схеме:21

Наименование:U-BOLT

Каталожный номер:88A0208

Комплект:4

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:04B0011

Комплект:8

Примечание:M10X70-10.9-ZN.D

№ на схеме:23

Наименование:CLAMP

Каталожный номер:09C1396

Комплект:4

Примечание:

№ на схеме:24

Наименование:TUBE AS

Каталожный номер:10D9406

Комплект:1

Примечание:

№ на схеме:25

Наименование:TUBE AS

Каталожный номер:10D9462

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:00B0084

Комплект:32

Примечание:M10X35-10.9-ZN.D

№ на схеме:27

Наименование:O-RING

Каталожный номер:12V0497

Комплект:4

Примечание:11.3X2.4
