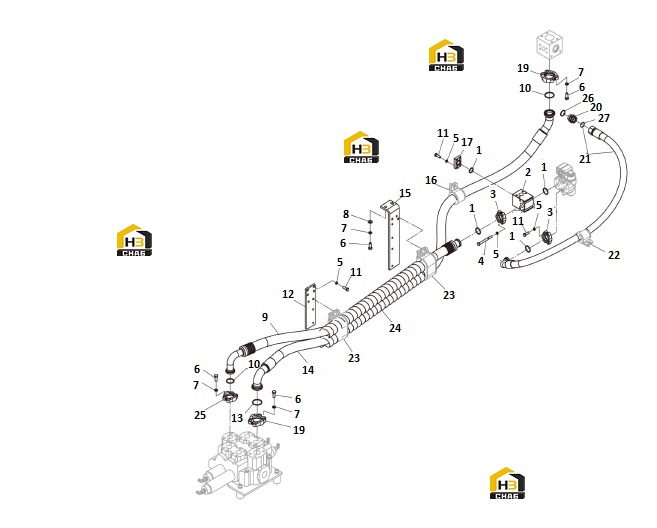

Трубопровод распределительного клапана 00c3832_001_00

← Трубопровод цилиндра вращающегося ковша 00c3665_000_00 Клапан распределительный в сборе 12c4235_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0445

Комплект:4

Примечание:32.92X3.53 EC0000122122_6

№ на схеме:2

Наименование:FLANGE

Каталожный номер:04A3205

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:72A0628

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:01B0848

Комплект:4

Примечание:M10X100-10.9-DK

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0002

Комплект:16

Примечание:10

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0017

Комплект:14

Примечание:M12X30-8.8-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0008

Комплект:14

Примечание:12

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0007

Комплект:2

Примечание:12-140HV

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:07C5363X0TS

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0821

Комплект:1

Примечание:37.69X3.53 EC0000122122_4

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0019

Комплект:12

Примечание:M10X30-8.8-ZN.D

№ на схеме:12

Наименование:PLATE

Каталожный номер:29A7466

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:12B0446

Комплект:2

Примечание:47.22X3.53 EC0000122122_5

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:07C5364

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE

Каталожный номер:29A7465

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:09C0056

Комплект:1

Примечание:EC0000125883_3

№ на схеме:17

Наименование:FLANGE

Каталожный номер:04A3535

Комплект:1

Примечание:EC0000122122_3

№ на схеме:19

Наименование:PLATE

Каталожный номер:72A0631

Комплект:2

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:30C0273

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE AS

Каталожный номер:07C5438

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLAMP

Каталожный номер:09C0466

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:09C1687

Комплект:2

Примечание:

№ на схеме:24

Наименование:JACKET

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:72A0630

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:12B0842

Комплект:1

Примечание:29.5X3.0

№ на схеме:27

Наименование:O-RING

Каталожный номер:12B0646

Комплект:1

Примечание:26.0X2.0
