Трубопровод форсажной камеры 00c3621_000_00

← Резервуар воздушный 13c0734_001_00 Камера форсажная 13c0560_001_00 →

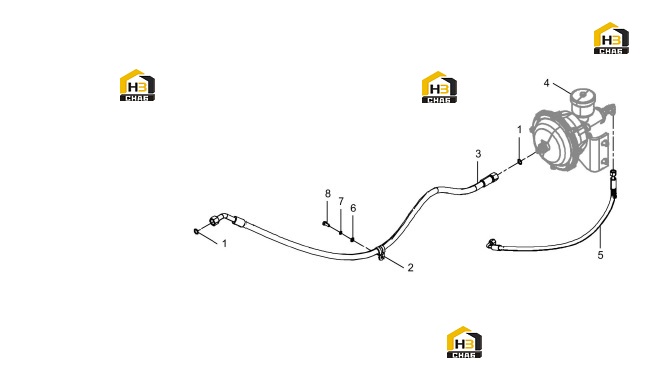

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0117

Комплект:2

Примечание:14

№ на схеме:2

Наименование:CLAMP

Каталожный номер:09C1624

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOSE AS

Каталожный номер:04C0585

Комплект:1

Примечание:

№ на схеме:4

Наименование:ASSISTOR

Каталожный номер:13C0560

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:66C2895

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:8-200HV-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:8

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0075

Комплект:1

Примечание:M8X20-8.8-ZN.D
