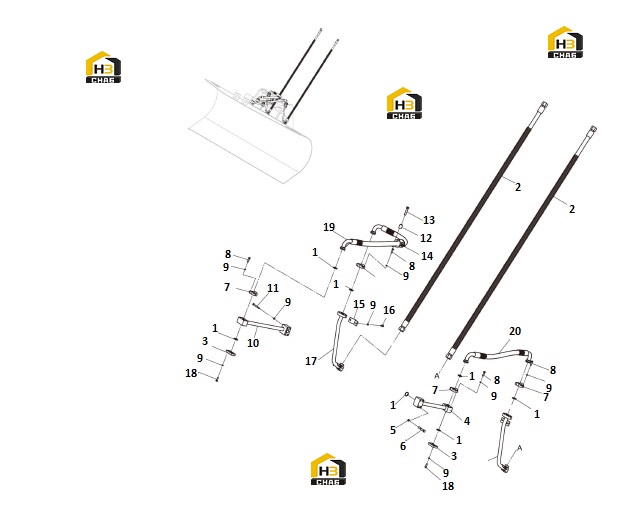

Трубопровод бокового разгрузочного цилиндра 00c4832_000_00

← Система ограничения рабочего устройства 32y0536_000_00 Цилиндр боковой разгрузочный 10c2316_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0444

Комплект:7

Примечание:24.99X3.53

№ на схеме:2

Наименование:HOSE AS

Каталожный номер:66C6576

Комплект:2

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:53A0103

Комплект:2

Примечание:

№ на схеме:4

Наименование:TUBE AS

Каталожный номер:09D1026

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0018

Комплект:4

Примечание:M10X70-8.8-ZN.D

№ на схеме:7

Наименование:PLATE

Каталожный номер:54A0071

Комплект:4

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0020

Комплект:15

Примечание:M8X30-8.8-ZN.D

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0006

Комплект:35

Примечание:8

№ на схеме:10

Наименование:TUBE AS

Каталожный номер:09D0107

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0191

Комплект:4

Примечание:M8X75-8.8-ZN.D

№ на схеме:12

Наименование:TUBE

Каталожный номер:34A5172

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:01B0036

Комплект:1

Примечание:M12X55-8.8-ZN.D

№ на схеме:14

Наименование:CLAMP

Каталожный номер:09C0466

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE

Каталожный номер:19A6379

Комплект:4

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0257

Комплект:8

Примечание:M8X20-10.9-ZN.D

№ на схеме:17

Наименование:TUBE AS

Каталожный номер:09D1038

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0655

Комплект:8

Примечание:M8X25-10.9-ZN.D

№ на схеме:19

Наименование:HOSE AS

Каталожный номер:66C2088TS

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE AS

Каталожный номер:66C2090TS

Комплект:1

Примечание:
