Тормоз ручной 45c0705_000_00

← Система стояночного тормоза 21y0040_001_00 Переключатель в сборе 46c4324_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

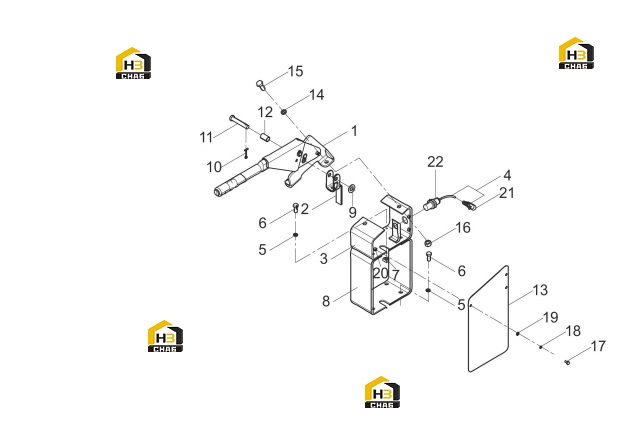

№ на схеме:1

Наименование:HANDLE

Каталожный номер:13C0769

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE

Каталожный номер:19A9811

Комплект:1

Примечание:

№ на схеме:3

Наименование:BRACKET

Каталожный номер:02D5981

Комплект:1

Примечание:EC0000117017_6

№ на схеме:3

Наименование:BRACKET

Каталожный номер:01D1365

Комплект:1

Примечание:EC0000117017_6

№ на схеме:4

Наименование:SWITCH

Каталожный номер:46C4324

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:8

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0075

Комплект:8

Примечание:M8X20-8.8-ZN.D

№ на схеме:7

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:M8-8-ZN.D

№ на схеме:8

Наименование:PLATE

Каталожный номер:06A6461

Комплект:1

Примечание:EC0000117017_5

№ на схеме:8

Наименование:BRACKET

Каталожный номер:01D1366

Комплект:1

Примечание:EC0000117017_5

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0007

Комплект:1

Примечание:12-140HV

№ на схеме:10

Наименование:PIN

Каталожный номер:08B0005

Комплект:1

Примечание:4X25-ZN.D

№ на схеме:11

Наименование:PIN

Каталожный номер:08B0085

Комплект:1

Примечание:

№ на схеме:12

Наименование:BUSHING

Каталожный номер:55A0369

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:90A1076

Комплект:1

Примечание:EC0000117017_7

№ на схеме:13

Наименование:BRACKET

Каталожный номер:01D1771

Комплект:1

Примечание:EC0000117017_7

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:10

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:M10X25-8.8-ZN.D

№ на схеме:16

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:M10-8-ZN.D

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0152

Комплект:3

Примечание:M5X10-8.8-ZN.D

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0017

Комплект:3

Примечание:5

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0066

Комплект:3

Примечание:5-200HV-ZN.D

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0032

Комплект:3

Примечание:M5-8-ZN.D

№ на схеме:21

Наименование:PLUG

Каталожный номер:36B0650

Комплект:1

Примечание:

№ на схеме:22

Наименование:SWITCH

Каталожный номер:34B0813

Комплект:1

Примечание:
