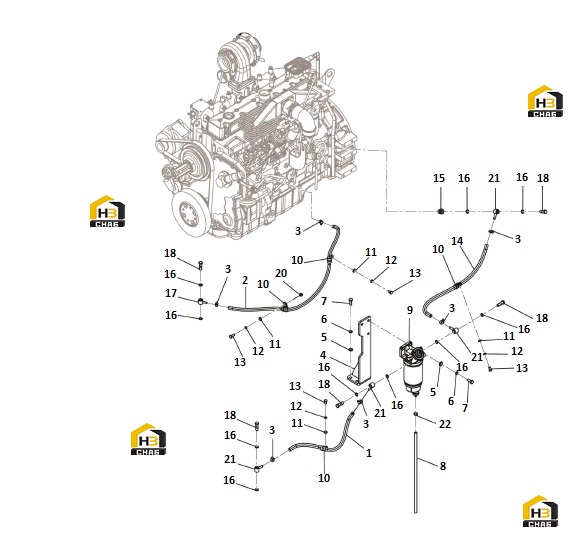

Топливопровод 40c5760_000_00

← Комплектующие воздушного фильтра 40c3739_000_00 Комплектующие дизельного двигателя 40c5782_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FUEL HOSE

Каталожный номер:66C2985

Комплект:1

Примечание:

№ на схеме:2

Наименование:FUEL HOSE

Каталожный номер:05C6107

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:09C1493

Комплект:3

Примечание:Φ12-Φ22

№ на схеме:4

Наименование:BRACKET

Каталожный номер:01D0623

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0007

Комплект:6

Примечание:12-140HV

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0008

Комплект:6

Примечание:12

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0017

Комплект:6

Примечание:M12X30-8.8-ZN.D

№ на схеме:8

Наименование:DRAIN HOSE

Каталожный номер:30A3482

Комплект:1

Примечание:

№ на схеме:9

Наименование:OIL-WATER SEPARATOR

Каталожный номер:40C2403

Комплект:1

Примечание:5.7L/MIN

№ на схеме:10

Наименование:CLAMP

Каталожный номер:09C1624

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:10-140HV-ZN.D

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0056

Комплект:3

Примечание:M10X16-8.8-ZN.D

№ на схеме:14

Наименование:FUEL HOSE

Каталожный номер:66C2986

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:00A6948

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0117

Комплект:10

Примечание:14

№ на схеме:17

Наименование:CONNECTOR

Каталожный номер:00A4875

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:03A0616

Комплект:5

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0012

Комплект:1

Примечание:M10X25-8.8-ZN.D

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0053

Комплект:1

Примечание:M10-8-ZN.D

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:00A4283

Комплект:2

Примечание:

№ на схеме:22

Наименование:CLAMP

Каталожный номер:09C0583

Комплект:1

Примечание:

№ на схеме:23

Наименование:PRE-FILTER ELEMENT

Каталожный номер:53C0576

Комплект:1

Примечание:25MICRON
