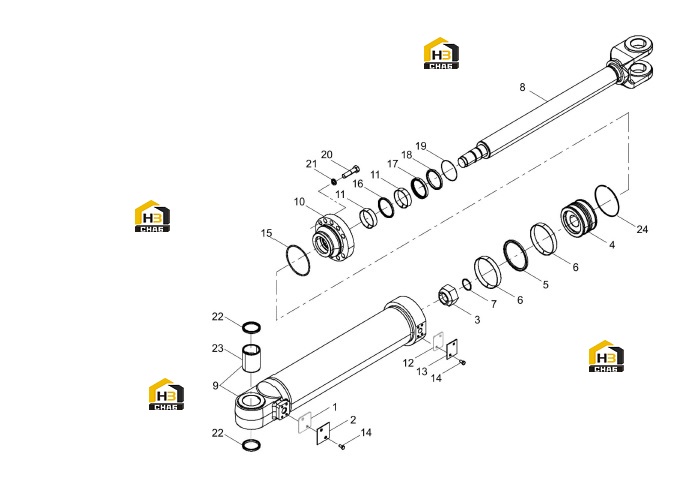

Шток поршня 10c1752x0_000_00

← Цилиндр стрелы с комплектующими 10c1752_000_00 Цилиндр вращающийся ковшовый 10c1753_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:SEAL KIT

Каталожный номер:SP132700

Комплект:1

Примечание:

№ на схеме:1

Наименование:SHIM

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:2

Наименование:CAP

Каталожный номер:21A0042

Комплект:2

Примечание:

№ на схеме:3

Наименование:LOCKNUT

Каталожный номер:34C0021

Комплект:1

Примечание:M56X2

№ на схеме:4

Наименование:PISTON

Каталожный номер:50A0519

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL RING

Каталожный номер:13B0073

Комплект:1

Примечание:160X139X8

№ на схеме:6

Наименование:SUPPORT RING

Каталожный номер:80A0218

Комплект:2

Примечание:

№ на схеме:6

Наименование:SUPPORT RING

Каталожный номер:80A0808

Комплект:2

Примечание:155X160X25

№ на схеме:7

Наименование:O-RING

Каталожный номер:12B0059

Комплект:1

Примечание:53X3.55

№ на схеме:8

Наименование:PISTON ROD

Каталожный номер:14D0308

Комплект:1

Примечание:

№ на схеме:9

Наименование:CYLINDER BODY

Каталожный номер:13D0820X1

Комплект:1

Примечание:

№ на схеме:10

Наименование:CYLINDER COVER

Каталожный номер:53A1465

Комплект:1

Примечание:

№ на схеме:11

Наименование:SUPPORT RING

Каталожный номер:80A0807

Комплект:2

Примечание:90X95X25

№ на схеме:12

Наименование:SHIM

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:11A0054

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0005

Комплект:8

Примечание:M10X20-8.8-ZN.D

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B0205

Комплект:1

Примечание:150X5.3

№ на схеме:16

Наименование:SEAL RING

Каталожный номер:13B0915

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL RING

Каталожный номер:13B0411

Комплект:1

Примечание:90X105X11.4

№ на схеме:18

Наименование:DUST RING

Каталожный номер:13B1242

Комплект:1

Примечание:

№ на схеме:18

Наименование:DUST RING

Каталожный номер:13B0211

Комплект:1

Примечание:90X104X8

№ на схеме:19

Наименование:SNAP RING

Каталожный номер:76A0600

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:01B0308

Комплект:10

Примечание:M20X1.5X80-10.9-ZN.D

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0019

Комплект:10

Примечание:20

№ на схеме:22

Наименование:SEAL RING

Каталожный номер:35C0012

Комплект:2

Примечание:75X87X8

№ на схеме:23

Наименование:BUSHING

Каталожный номер:55A6735

Комплект:1

Примечание:

№ на схеме:24

Наименование:SUPPORT RING

Каталожный номер:80A1519

Комплект:1

Примечание:155X160X4.2
