Рама задняя 30d1950_000_00

← Рама задняя в сборе 08y0168_002_00 Рама передняя с комплектующими 08y0386_000_00 →

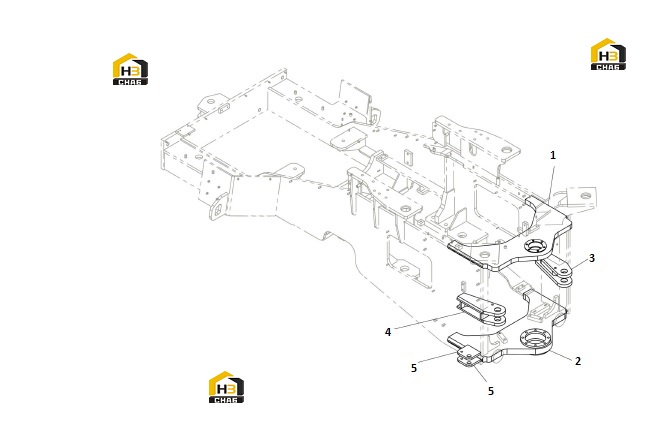

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:UPPER HINGE PLATE

Каталожный номер:33D0747

Комплект:1

Примечание:

№ на схеме:2

Наименование:LOWER HINGE PLATE

Каталожный номер:33D0895

Комплект:1

Примечание:

№ на схеме:3

Наименование:BRACKET-LH

Каталожный номер:02D4785

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRACKET-RH

Каталожный номер:02D4786

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:15A0036

Комплект:2

Примечание:
