Рама передняя 08y0436_000_00

Рама передняя 08y0436_000_00

← Рама передняя с комплектующими 08y0386_000_00 Рама передняя в сборе 08y0552_000_00 →

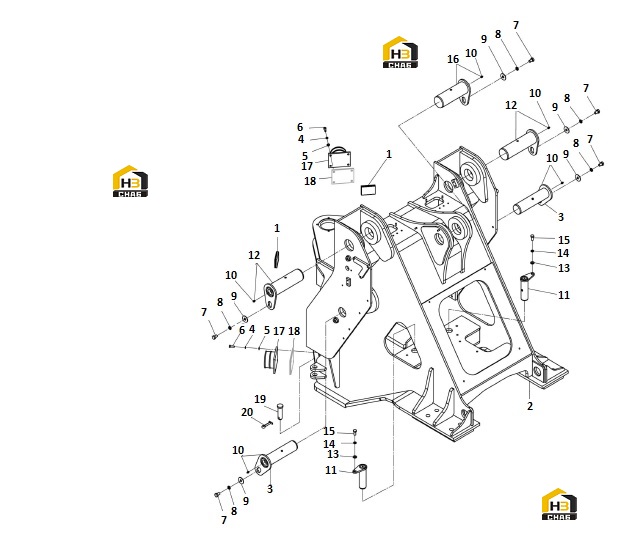

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BLOCK
Каталожный номер:28C0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:FRONT FRAME
Каталожный номер:30D2537
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PIN
Каталожный номер:11D0980X0
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0002
Комплект:8
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0001
Комплект:8
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0019
Комплект:8
Примечание:M10X30-8.8-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0323
Комплект:5
Примечание:M16X25-8.8-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0015
Комплект:5
Примечание:16
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0087
Комплект:5
Примечание:16-200HV-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:3
Примечание:M10X1
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:11D0984
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PIN
Каталожный номер:11D0981X0
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0009
Комплект:2
Примечание:14-200HV-ZN.D
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0013
Комплект:2
Примечание:14
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:00B0038
Комплект:2
Примечание:M14X30-8.8-ZN.D
0 ₽
шт
№ на схеме:16
Наименование:PIN
Каталожный номер:11D0982X0
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BLOCK
Каталожный номер:35C1024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SHIM
Каталожный номер:28C0226
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:PIN
Каталожный номер:60A0016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:PIN
Каталожный номер:08B0019
Комплект:1
Примечание:12X70-ZN.D
