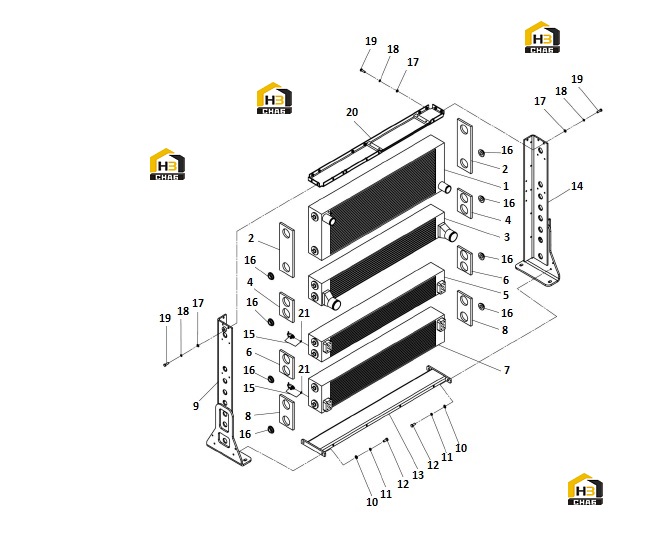

Радиатор в сборе 20c1905_000_00

← Радиатор с комплектующими 40c5752_001_00 Трубопровод охлаждения 40c5761_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER RADIATOR

Каталожный номер:20C1803

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPONGE

Каталожный номер:82A1921

Комплект:2

Примечание:

№ на схеме:3

Наименование:AIR COOLER

Каталожный номер:20C1802

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPONGE

Каталожный номер:82A1922

Комплект:2

Примечание:

№ на схеме:5

Наименование:OIL COOLER

Каталожный номер:20C1804

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPONGE

Каталожный номер:82A1923

Комплект:2

Примечание:

№ на схеме:7

Наименование:TRANSMISSION OIL COOLER

Каталожный номер:20C1906

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPONGE

Каталожный номер:82A1924

Комплект:2

Примечание:

№ на схеме:9

Наименование:BRACKET-RH

Каталожный номер:01D0712

Комплект:1

Примечание:EC0000121367_2

№ на схеме:9

Наименование:BRACKET-RH

Каталожный номер:01D4172

Комплект:1

Примечание:EC0000121367_2

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0007

Комплект:4

Примечание:12-140HV

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:12

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0017

Комплект:4

Примечание:M12X30-8.8-ZN.D

№ на схеме:13

Наименование:CONNECTING BRACKET

Каталожный номер:01D0723

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRACKET-LH

Каталожный номер:01D0714

Комплект:1

Примечание:EC0000121367_1

№ на схеме:14

Наименование:BRACKET-LH

Каталожный номер:01D4410

Комплект:1

Примечание:EC0000121367_1

№ на схеме:15

Наименование:WATER DRAIN VALVE

Каталожный номер:33C0184

Комплект:2

Примечание:

№ на схеме:16

Наименование:CUSHION

Каталожный номер:17B0436

Комплект:16

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:10-140HV-ZN.D

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:10

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0002

Комплект:6

Примечание:M10X35-8.8-ZN.D

№ на схеме:20

Наименование:CONNECTING BRACKET

Каталожный номер:01D0715

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:12B1725

Комплект:2

Примечание:11.3X2.2
