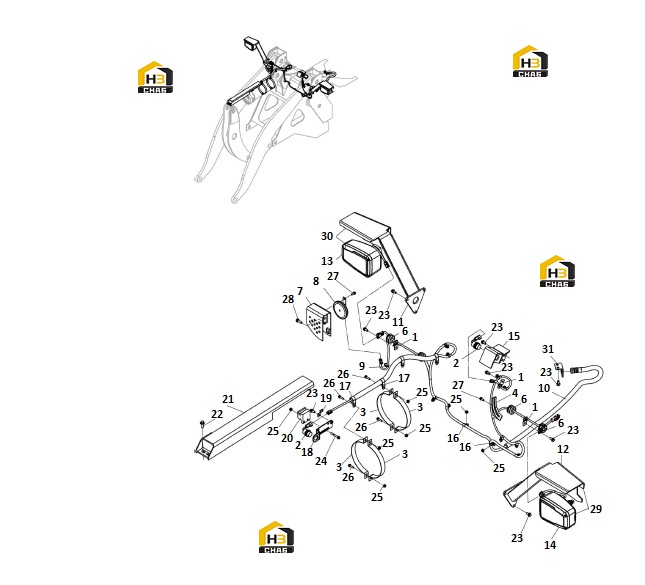

Проводка передней рамы в сборе 49c2265_000_00

← Лампочка 32b0333_000_00 Жгут проводов 08c9508_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INSERT

Каталожный номер:20A9297

Комплект:4

Примечание:

№ на схеме:2

Наименование:SWITCH AS

Каталожный номер:46C4364

Комплект:2

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:19A3696

Комплект:4

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:22A4611

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLIP

Каталожный номер:90A1642

Комплект:4

Примечание:

№ на схеме:6

Наименование:GROMMET

Каталожный номер:83A0208

Комплект:4

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:01D0058

Комплект:1

Примечание:

№ на схеме:8

Наименование:HORN

Каталожный номер:38B0187

Комплект:1

Примечание:

№ на схеме:9

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:1

Примечание:

№ на схеме:10

Наименование:HARNESS

Каталожный номер:08C9508

Комплект:1

Примечание:

№ на схеме:11

Наименование:SUPPORT

Каталожный номер:01D1763

Комплект:1

Примечание:

№ на схеме:12

Наименование:LIGHT BRACKET

Каталожный номер:01D1783

Комплект:1

Примечание:

№ на схеме:13

Наименование:FRONT COMBINATION FLOODLIGHT

Каталожный номер:46C9944

Комплект:1

Примечание:

№ на схеме:14

Наименование:FRONT COMBINATION FLOODLIGHT

Каталожный номер:46C9945

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:01D1942

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLIP

Каталожный номер:90A1638

Комплект:7

Примечание:

№ на схеме:17

Наименование:CLIP

Каталожный номер:90A2039

Комплект:4

Примечание:

№ на схеме:18

Наименование:BRACKET

Каталожный номер:01D2342

Комплект:1

Примечание:

№ на схеме:19

Наименование:INSERT

Каталожный номер:20A8767

Комплект:1

Примечание:

№ на схеме:20

Наименование:BLOCK

Каталожный номер:89A0365

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRACKET

Каталожный номер:01D7220

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:01B1283

Комплект:2

Примечание:M12X30-8.8-ZN.D

№ на схеме:23

Наименование:BOLT

Каталожный номер:01B1277

Комплект:14

Примечание:M10X20-8.8-ZN.D

№ на схеме:24

Наименование:BOLT

Каталожный номер:01B1360

Комплект:2

Примечание:M8X60-8.8-ZN.D

№ на схеме:25

Наименование:NUT

Каталожный номер:03B2081

Комплект:19

Примечание:M8-8-ZN.D

№ на схеме:26

Наименование:BOLT

Каталожный номер:01B1291

Комплект:4

Примечание:M8X30-8.8-ZN.D

№ на схеме:27

Наименование:BOLT

Каталожный номер:01B1289

Комплект:3

Примечание:M8X20-8.8-ZN.D

№ на схеме:28

Наименование:BOLT

Каталожный номер:01B1279

Комплект:2

Примечание:M10X30-8.8-ZN.D

№ на схеме:29

Наименование:TUBE AS

Каталожный номер:46C9945X0

Комплект:1

Примечание:

№ на схеме:30

Наименование:TUBE AS

Каталожный номер:46C9944X0

Комплект:1

Примечание:

№ на схеме:31

Наименование:MOUNTING PLATE

Каталожный номер:21A5717

Комплект:1

Примечание:
