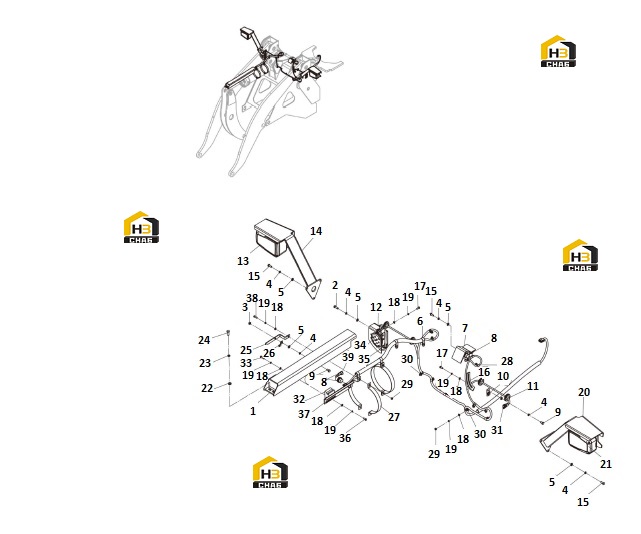

Проводка передней рамы 46c4840_000_00

← Блок управления электрический 49c1228_000_00 Жгут проводов передней рамы 08c7695_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:01D2543

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0019

Комплект:2

Примечание:M10X30-8.8-ZN.D

№ на схеме:3

Наименование:NUT

Каталожный номер:03B0053

Комплект:1

Примечание:M10-8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0002

Комплект:13

Примечание:10

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0001

Комплект:13

Примечание:10-140HV-ZN.D

№ на схеме:6

Наименование:CLIP

Каталожный номер:90A2039

Комплект:4

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:01D1942

Комплект:1

Примечание:

№ на схеме:8

Наименование:SWITCH AS

Каталожный номер:46C4364

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0005

Комплект:3

Примечание:M10X20-8.8-ZN.D

№ на схеме:10

Наименование:INSERT

Каталожный номер:20A9297

Комплект:3

Примечание:

№ на схеме:11

Наименование:GROMMET

Каталожный номер:83A0208

Комплект:4

Примечание:

№ на схеме:12

Наименование:BRACKET

Каталожный номер:01D0058

Комплект:1

Примечание:

№ на схеме:13

Наименование:FRONT COMBINATION FLOODLIGHT

Каталожный номер:46C9944

Комплект:1

Примечание:

№ на схеме:14

Наименование:SUPPORT

Каталожный номер:01D1763

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0012

Комплект:8

Примечание:M10X25-8.8-ZN.D

№ на схеме:16

Наименование:PLATE

Каталожный номер:22A4611

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0075

Комплект:6

Примечание:M8X20-8.8-ZN.D

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0005

Комплект:24

Примечание:8-200HV-ZN.D

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0006

Комплект:24

Примечание:8

№ на схеме:20

Наименование:LIGHT BRACKET

Каталожный номер:01D1783

Комплект:1

Примечание:

№ на схеме:21

Наименование:FRONT COMBINATION FLOODLIGHT

Каталожный номер:46C9945

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0007

Комплект:2

Примечание:12-140HV

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0008

Комплект:2

Примечание:12

№ на схеме:24

Наименование:BOLT

Каталожный номер:00B0017

Комплект:2

Примечание:M12X30-8.8-ZN.D

№ на схеме:25

Наименование:PLATE

Каталожный номер:06A7444

Комплект:1

Примечание:

№ на схеме:26

Наименование:INSERT

Каталожный номер:20A8767

Комплект:1

Примечание:

№ на схеме:27

Наименование:CLAMP

Каталожный номер:19A3696

Комплект:4

Примечание:

№ на схеме:28

Наименование:CLIP

Каталожный номер:90A1642

Комплект:4

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:03B0021

Комплект:17

Примечание:M8-8-ZN.D

№ на схеме:30

Наименование:CLIP

Каталожный номер:90A1638

Комплект:7

Примечание:

№ на схеме:31

Наименование:HARNESS

Каталожный номер:08C7695

Комплект:1

Примечание:

№ на схеме:32

Наименование:BLOCK

Каталожный номер:89A0365

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:00B0020

Комплект:2

Примечание:M8X30-8.8-ZN.D

№ на схеме:34

Наименование:HORN

Каталожный номер:38B0187

Комплект:1

Примечание:

№ на схеме:35

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:00B0052

Комплект:2

Примечание:M8X22-8.8-ZN.D

№ на схеме:37

Наименование:PLATE

Каталожный номер:06A6508

Комплект:1

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:00B0085

Комплект:1

Примечание:M8X25-8.8-ZN.D

№ на схеме:39

Наименование:PLUG

Каталожный номер:36B1106

Комплект:2

Примечание:3PIN
