Проводка аккумулятора 46c5359_000_00

Проводка аккумулятора 46c5359_000_00

← Жгут проводов передней рамы 08c7695_000_00 Кабель стартерного двигателя 08c7426_000_00 →

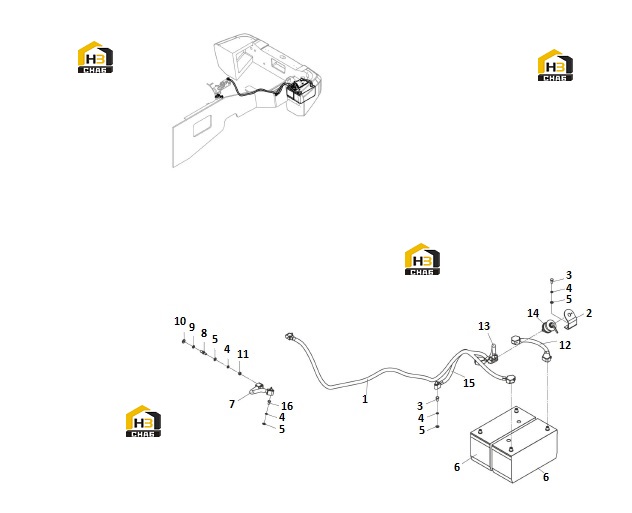

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CABLE
Каталожный номер:08C7426
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:MOUNTING PLATE
Каталожный номер:06A6910
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:00B0005
Комплект:3
Примечание:M10X20-8.8-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0002
Комплект:5
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0001
Комплект:5
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:BATTERY
Каталожный номер:37B0108
Комплект:2
Примечание:120AH/850CCA
0 ₽
шт
№ на схеме:7
Наименование:CABLE
Каталожный номер:08C6723
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:STUD BOLT
Каталожный номер:00A6917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0008
Комплект:1
Примечание:12
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0007
Комплект:1
Примечание:12-140HV
0 ₽
шт
№ на схеме:11
Наименование:NUT
Каталожный номер:03B0053
Комплект:1
Примечание:M10-8-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:CABLE
Каталожный номер:08C0485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BATTERY CABLE(-)
Каталожный номер:08C7427
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:DISCONNECT SWITCH
Каталожный номер:34B0087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CABLE
Каталожный номер:08C7079
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT
Каталожный номер:00B0056
Комплект:1
Примечание:M10X16-8.8-ZN.D
