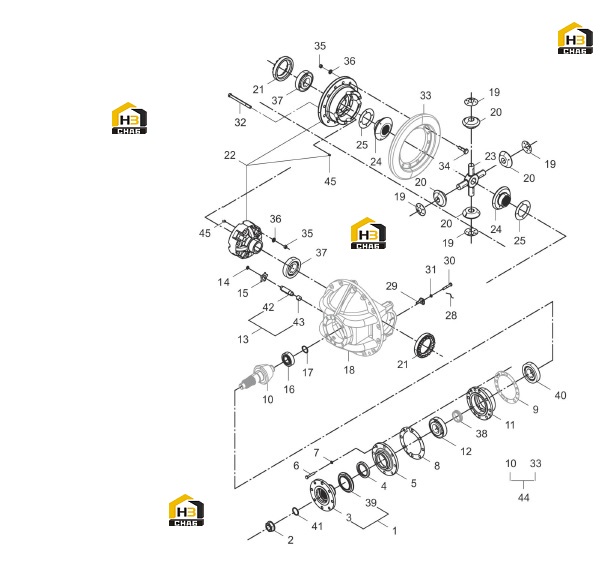

Привод передней оси 41c0002x1a_001_00

← Опора боковая 24d0203x1_000_00 Кронштейн в сборе 34c0002x1_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INPUT FLANGE

Каталожный номер:12D0010

Комплект:1

Примечание:

№ на схеме:2

Наименование:LOCKNUT

Каталожный номер:34C0608

Комплект:1

Примечание:M33X1.5

№ на схеме:3

Наименование:FLANGE

Каталожный номер:62A0006

Комплект:1

Примечание:

№ на схеме:4

Наименование:OIL SEAL

Каталожный номер:13B0169

Комплект:1

Примечание:70X95X13

№ на схеме:5

Наименование:CAP

Каталожный номер:53A0307

Комплект:1

Примечание:50C

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0275

Комплект:8

Примечание:M14X55-8.8-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0013

Комплект:8

Примечание:14

№ на схеме:8

Наименование:SHIM

Каталожный номер:80A0021

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:28C0177

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPIRAL BEVEL GEAR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEARING BUSHING

Каталожный номер:55A0077

Комплект:1

Примечание:

№ на схеме:12

Наименование:TAP.ROLLER BRG

Каталожный номер:23B0019

Комплект:1

Примечание:60X130X33.5 31312

№ на схеме:13

Наименование:THRUST BOLT

Каталожный номер:SP109930

Комплект:1

Примечание:

№ на схеме:13

Наименование:LOCK BOLT

Каталожный номер:44C0019

Комплект:1

Примечание:

№ на схеме:14

Наименование:NUT

Каталожный номер:03B0154

Комплект:1

Примечание:M27X2-04-ZN.D

№ на схеме:15

Наименование:LOCKING PLATE

Каталожный номер:76A0011

Комплект:1

Примечание:

№ на схеме:16

Наименование:ROLLER BEARING

Каталожный номер:22B0003

Комплект:1

Примечание:40X80X23 NUP2208E

№ на схеме:17

Наименование:SNAP RING

Каталожный номер:07B0038

Комплект:1

Примечание:40

№ на схеме:18

Наименование:CARRIER AS

Каталожный номер:34C0002X1

Комплект:1

Примечание:

№ на схеме:19

Наименование:WEAR WASHER

Каталожный номер:56A0378

Комплект:4

Примечание:

№ на схеме:20

Наименование:BEVEL GEAR

Каталожный номер:43A0002

Комплект:4

Примечание:

№ на схеме:21

Наименование:ADJUSTING NUT

Каталожный номер:03B0062

Комплект:2

Примечание:

№ на схеме:22

Наименование:DIFF HOUSING

Каталожный номер:34C3079

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPIDER

Каталожный номер:63A0005

Комплект:1

Примечание:

№ на схеме:24

Наименование:HALF SHAFT GEAR

Каталожный номер:43A0170

Комплект:2

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:56A2812

Комплект:2

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:02B0015

Комплект:4

Примечание:M22X100-10.9-ZN.D

№ на схеме:27

Наименование:HARD WASHER

Каталожный номер:06B0270

Комплект:4

Примечание:

№ на схеме:28

Наименование:STEEL WIRE

Каталожный номер:40B0006

Комплект:2

Примечание:Φ1.5X450

№ на схеме:29

Наименование:FASTENER

Каталожный номер:21A0040

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:02B0012

Комплект:2

Примечание:M10X20-8.8-ZN.D

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:10

№ на схеме:32

Наименование:BOLT

Каталожный номер:01B0616

Комплект:8

Примечание:

№ на схеме:33

Наименование:SPIRAL BEVEL GEAR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:01B0546

Комплект:12

Примечание:

№ на схеме:35

Наименование:NUT

Каталожный номер:03V0537

Комплект:20

Примечание:M14X1.5-10-ZN.D

№ на схеме:36

Наименование:HARD WASHER

Каталожный номер:06B0214

Комплект:20

Примечание:14

№ на схеме:37

Наименование:TAP.ROLLER

Каталожный номер:23B0012

Комплект:2

Примечание:80X140X35.25

№ на схеме:38

Наименование:BUSHING

Каталожный номер:41C0264

Комплект:1

Примечание:

№ на схеме:39

Наименование:DUST COVER

Каталожный номер:53A0039

Комплект:1

Примечание:

№ на схеме:40

Наименование:TAP.ROLLER BRG

Каталожный номер:23B0018

Комплект:1

Примечание:55X120X31.5 31311

№ на схеме:41

Наименование:O-RING

Каталожный номер:12B0105

Комплект:1

Примечание:42.5X5.3

№ на схеме:42

Наименование:BOLT

Каталожный номер:01B0180

Комплект:1

Примечание:

№ на схеме:43

Наименование:SLEEVE

Каталожный номер:55A0080

Комплект:1

Примечание:

№ на схеме:44

Наименование:SPIRAL BEVEL GEAR

Каталожный номер:43A0129X0T3

Комплект:1

Примечание:

№ на схеме:45

Наименование:DOWEL

Каталожный номер:60A3055

Комплект:4

Примечание:
