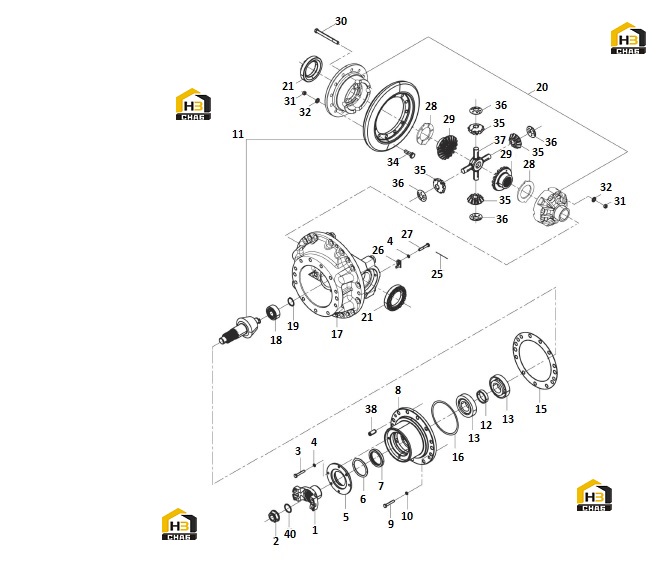

Передача коническая заднего моста 41c0574x1_000_00

← Корпус оси 24d0282_000_00 Кронштейн с комплектующими 41c0197x1_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE

Каталожный номер:04A0040

Комплект:1

Примечание:

№ на схеме:2

Наименование:LOCKNUT

Каталожный номер:34C0608

Комплект:1

Примечание:M33X1.5

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:M10X25-8.8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:10

№ на схеме:5

Наименование:OIL SEAL SEAT

Каталожный номер:53A0110

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0034

Комплект:1

Примечание:122X3.55

№ на схеме:7

Наименование:OIL SEAL

Каталожный номер:13B0169

Комплект:1

Примечание:70X95X13

№ на схеме:8

Наименование:BEARING SUPPORT

Каталожный номер:70A0033

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0094

Комплект:11

Примечание:M16X45-8.8-ZN.D

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0015

Комплект:11

Примечание:16

№ на схеме:11

Наименование:SPIRAL BEVEL GEAR

Каталожный номер:43A0130X0

Комплект:1

Примечание:

№ на схеме:12

Наименование:BUSHING

Каталожный номер:51C0238

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAP.ROLLER BRG

Каталожный номер:23B0018

Комплект:2

Примечание:55X120X31.5 31311

№ на схеме:15

Наименование:GASKET

Каталожный номер:28C0194

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0246

Комплект:1

Примечание:200X5.3

№ на схеме:17

Наименование:CARRIER AS

Каталожный номер:41C0197X1

Комплект:1

Примечание:

№ на схеме:18

Наименование:ROLLER BEARING

Каталожный номер:22B0005

Комплект:1

Примечание:30X72X27 NUP2306ET

№ на схеме:19

Наименование:SNAP RING

Каталожный номер:07B0027

Комплект:1

Примечание:30

№ на схеме:20

Наименование:DIFF HOUSING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:21

Наименование:ADJUSTING NUT

Каталожный номер:03B0130

Комплект:2

Примечание:

№ на схеме:25

Наименование:STEEL WIRE

Каталожный номер:40B0006

Комплект:2

Примечание:Φ1.5X450

№ на схеме:26

Наименование:FASTENER

Каталожный номер:21A0040

Комплект:2

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:02B0012

Комплект:2

Примечание:M10X20-8.8-ZN.D

№ на схеме:28

Наименование:THRUST WASHER

Каталожный номер:56A3466

Комплект:2

Примечание:

№ на схеме:29

Наименование:HALF SHAFT GEAR

Каталожный номер:43A0007

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:01B0545

Комплект:8

Примечание:

№ на схеме:31

Наименование:NUT

Каталожный номер:03V0537

Комплект:20

Примечание:M14X1.5-10-ZN.D

№ на схеме:32

Наименование:HARD WASHER

Каталожный номер:06B0214

Комплект:20

Примечание:14

№ на схеме:34

Наименование:BOLT

Каталожный номер:60A0982

Комплект:12

Примечание:

№ на схеме:35

Наименование:BEVEL GEAR

Каталожный номер:43A0006

Комплект:4

Примечание:

№ на схеме:36

Наименование:GASKET

Каталожный номер:56A3405

Комплект:4

Примечание:

№ на схеме:37

Наименование:SPIDER

Каталожный номер:63A0031

Комплект:1

Примечание:

№ на схеме:38

Наименование:PIN

Каталожный номер:66A0013

Комплект:2

Примечание:

№ на схеме:40

Наименование:O-RING

Каталожный номер:12B0105

Комплект:1

Примечание:42.5X5.3
