Патрубок впускной с комплектующими 34c3200_001_00

Патрубок впускной с комплектующими 34c3200_001_00

← Система впускная и выпускная 40c5748_001_00 Комплектующие воздушного фильтра 40c3739_000_00 →

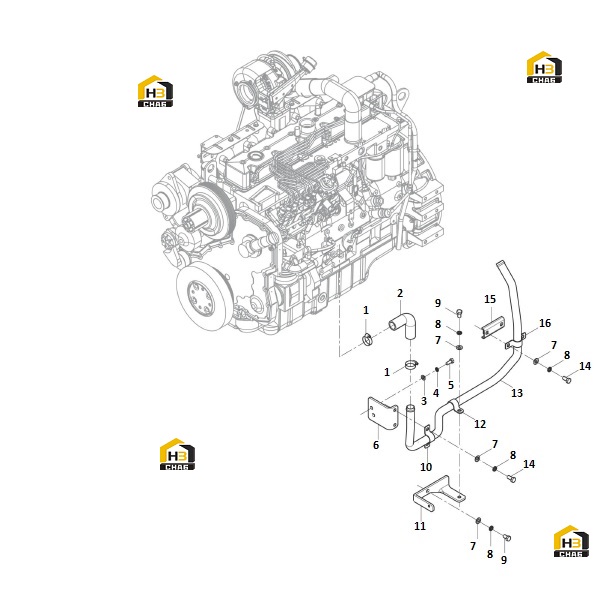

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CLAMP
Каталожный номер:09C1497
Комплект:2
Примечание:Φ30-Φ45
0 ₽
шт
№ на схеме:2
Наименование:INTAKE PIPE
Каталожный номер:32A1576
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0001
Комплект:2
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0002
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0012
Комплект:2
Примечание:M10X25-8.8-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:29A4330
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0007
Комплект:7
Примечание:12-140HV
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0008
Комплект:7
Примечание:12
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0031
Комплект:3
Примечание:M12X20-8.8-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:PLATE
Каталожный номер:19A5465
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PLATE
Каталожный номер:29A4331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLATE
Каталожный номер:06A2865
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:INTAKE PIPE
Каталожный номер:36A4025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0011
Комплект:4
Примечание:M12X25-8.8-ZN.D
0 ₽
шт
№ на схеме:15
Наименование:MOUNTING PLATE
Каталожный номер:46D1523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PLATE
Каталожный номер:19A7754
Комплект:1
Примечание:
