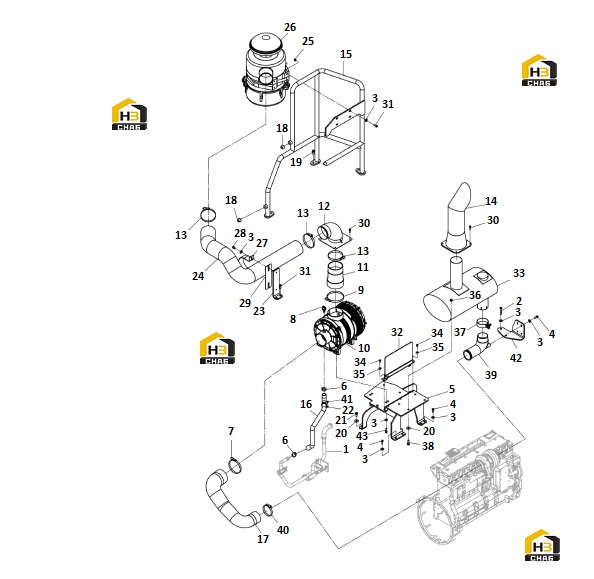

Патрубки впускной и выпускной 40c9290_000_00

← Система двигателя 00y0729_000_00 Бак топливный в сборе 40c5459_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LINE GP

Каталожный номер:34C3200

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:01B1096

Комплект:1

Примечание:M10X70-10.9-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0666

Комплект:19

Примечание:10-300HV-DK

№ на схеме:4

Наименование:BOLT

Каталожный номер:01B1190

Комплект:8

Примечание:M10X30-10.9-ZN.D

№ на схеме:5

Наименование:BRACKET

Каталожный номер:01D0709

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:09C1497

Комплект:2

Примечание:Φ30-Φ45

№ на схеме:7

Наименование:CLAMP

Каталожный номер:09C1455

Комплект:1

Примечание:Φ134-Φ156

№ на схеме:8

Наименование:ALERT INDICATOR

Каталожный номер:40C2517

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:09C1456

Комплект:1

Примечание:Φ146-Φ168

№ на схеме:10

Наименование:AIR FILTER

Каталожный номер:40C3739

Комплект:1

Примечание:

№ на схеме:11

Наименование:BELLOWS

Каталожный номер:04C0996

Комплект:1

Примечание:

№ на схеме:12

Наименование:INTAKE PIPE

Каталожный номер:09D6322

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:09C1454

Комплект:3

Примечание:Φ121-Φ143

№ на схеме:14

Наименование:EXHAUST PIPE

Каталожный номер:10D2165

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:01D7941

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:32A2274

Комплект:1

Примечание:

№ на схеме:17

Наименование:INTAKE PIPE

Каталожный номер:32A2273

Комплект:1

Примечание:

№ на схеме:18

Наименование:BLOCK

Каталожный номер:35C0062

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:01B1283

Комплект:4

Примечание:M12X30-8.8-ZN.D

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0667

Комплект:5

Примечание:12-300HV-DK

№ на схеме:21

Наименование:BOLT

Каталожный номер:01B1077

Комплект:1

Примечание:M12X30-10.9-ZN.D

№ на схеме:22

Наименование:CLAMP

Каталожный номер:09C1560

Комплект:1

Примечание:Φ40

№ на схеме:23

Наименование:PLATE

Каталожный номер:48A2857

Комплект:1

Примечание:

№ на схеме:24

Наименование:INTAKE PIPE

Каталожный номер:32A3211

Комплект:1

Примечание:32A3118

№ на схеме:25

Наименование:NUT

Каталожный номер:03B2135

Комплект:4

Примечание:M10-8-ZN.D

№ на схеме:26

Наименование:AIR FILTER

Каталожный номер:40C5065

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLATE

Каталожный номер:99A0151

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:01B1277

Комплект:2

Примечание:M10X20-8.8-ZN.D

№ на схеме:29

Наименование:RUBBER PLATE

Каталожный номер:84A3369

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:01B1291

Комплект:8

Примечание:M8X30-8.8-ZN.D

№ на схеме:31

Наименование:BOLT

Каталожный номер:01B1279

Комплект:6

Примечание:M10X30-8.8-ZN.D

№ на схеме:32

Наименование:HEAT SHIELD

Каталожный номер:01D2391

Комплект:1

Примечание:

№ на схеме:33

Наименование:MUFFLER

Каталожный номер:40C5749

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:01B1289

Комплект:4

Примечание:M8X20-8.8-ZN.D

№ на схеме:35

Наименование:WASHER

Каталожный номер:06B0671

Комплект:4

Примечание:8X300HV-DK

№ на схеме:36

Наименование:NUT

Каталожный номер:03B2136

Комплект:4

Примечание:M12-8-ZN.D

№ на схеме:37

Наименование:CLAMP

Каталожный номер:09C0733

Комплект:1

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:01B1285

Комплект:4

Примечание:M12X40-8.8-ZN.D

№ на схеме:39

Наименование:EXHAUST PIPE

Каталожный номер:01A3408

Комплект:1

Примечание:

№ на схеме:40

Наименование:CLAMP

Каталожный номер:09C1453

Комплект:1

Примечание:Φ108-Φ130

№ на схеме:41

Наименование:BOLT

Каталожный номер:02B0147

Комплект:1

Примечание:M6X12-8.8-ZN.D

№ на схеме:42

Наименование:BRACKET

Каталожный номер:02D8320

Комплект:1

Примечание:

№ на схеме:43

Наименование:BOLT

Каталожный номер:01B1281

Комплект:4

Примечание:M10X40-8.8-ZN.D
