Панель управления кондиционером 46c8871_001_00

← Испаритель в сборе 46c9332_002_00 Испаритель 46c9333_002_00 →

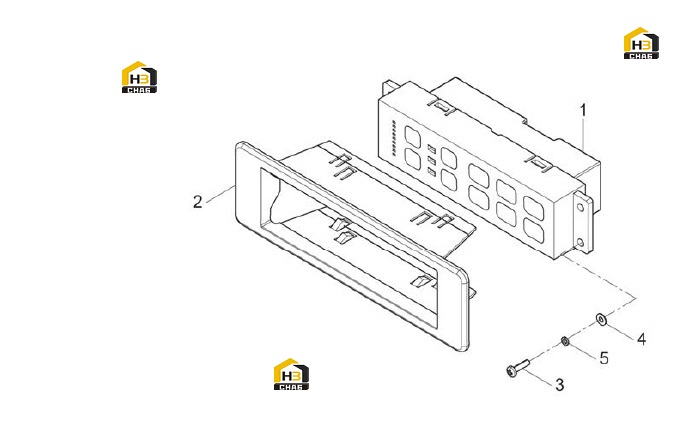

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:A/C PANEL

Каталожный номер:46C7780

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:86A2456

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0099

Комплект:4

Примечание:M4X16-4.8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0097

Комплект:4

Примечание:4-200HV-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0022

Комплект:4

Примечание:4
