Окно правое 47c3045_000_00

Окно правое 47c3045_000_00

← Козырек защитный 47c2835_000_00 Кресло водительское в сборе 46y0007_001_00 →

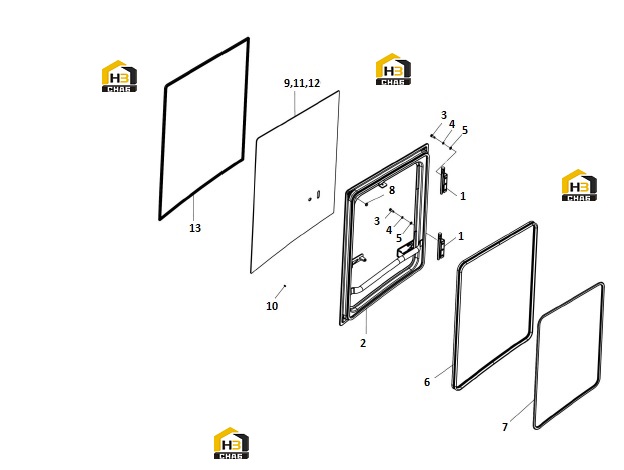

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HINGE
Каталожный номер:25C1116
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WINDOW FRAME
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:00B0085
Комплект:6
Примечание:M8X25-8.8-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0006
Комплект:6
Примечание:8
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0005
Комплект:6
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:SEAL
Каталожный номер:84A3278
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SEAL
Каталожный номер:84A3279
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:RUBBER PLUG
Каталожный номер:83A1976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:GLASS
Каталожный номер:87A1224
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BLOCK
Каталожный номер:82A0168
Комплект:23
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEAL
Каталожный номер:42B0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PRIMER
Каталожный номер:42B0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SEAL
Каталожный номер:84A3642
Комплект:1
Примечание:R
