Крышка с комплектующими 34c5380_000_00

← Панель приборная 34c5372_000_00 Стекло лобовое 47c2455_000_00 →

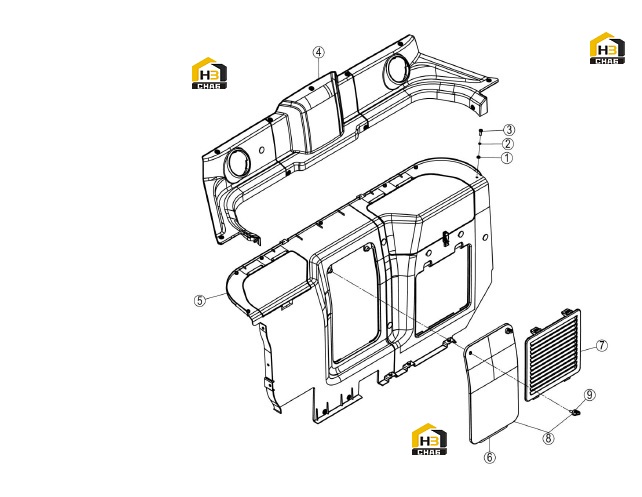

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0024

Комплект:3

Примечание:6-140HV-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0003

Комплект:3

Примечание:6

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0005

Комплект:3

Примечание:M6X20-4.8-ZN.D

№ на схеме:4

Наименование:COVER

Каталожный номер:34C5374

Комплект:1

Примечание:

№ на схеме:5

Наименование:DECORATION

Каталожный номер:34C5379

Комплект:1

Примечание:

№ на схеме:6

Наименование:ACCESS DOOR

Каталожный номер:34C5375

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHUTTER

Каталожный номер:86A2514

Комплект:1

Примечание:

№ на схеме:8

Наименование:ACCESS DOOR

Каталожный номер:86A2346

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:86A2535

Комплект:2

Примечание:
