Крышка боковая 47c2524_000_00

Крышка боковая 47c2524_000_00

← Фиксатор положения окна 47c2511_001_00 Замок дверной 48c3026_001_00 →

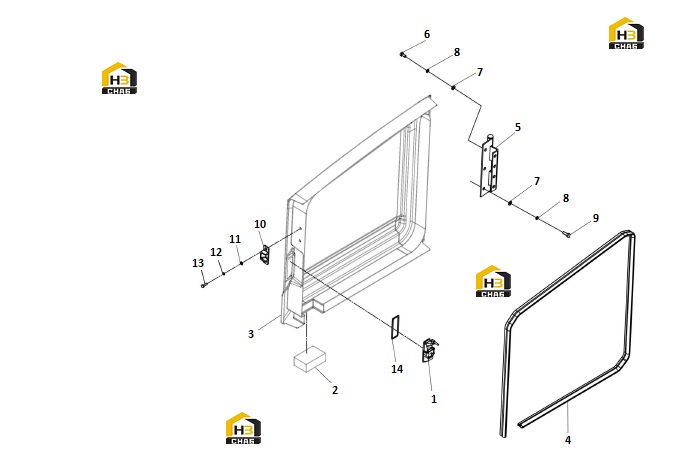

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LOCK
Каталожный номер:47C2427
Комплект:1
Примечание:856H
0 ₽
шт
№ на схеме:2
Наименование:SPONGE
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SIDE HOOD
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SEAL
Каталожный номер:84A3277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HINGE
Каталожный номер:46D1671
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0007
Комплект:4
Примечание:M8X16-8.8-ZN.D EC0000127223_59
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0005
Комплект:7
Примечание:8-200HV-ZN.D EC0000127223_57
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0006
Комплект:7
Примечание:8 EC0000127223_56
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0052
Комплект:3
Примечание:M8X22-8.8-ZN.D EC0000127223_61
0 ₽
шт
№ на схеме:10
Наименование:CUSHION HEAD
Каталожный номер:72A1917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CUSHION HEAD
Каталожный номер:72A2436
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0024
Комплект:2
Примечание:6-140HV-ZN.D EC0000127223_58
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0003
Комплект:1
Примечание:6 EC0000127223_60
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0010
Комплект:2
Примечание:M6X20-8.8-ZN.D EC0000127223_62
0 ₽
шт
№ на схеме:14
Наименование:RUBBER
Каталожный номер:84A3588
Комплект:1
Примечание:EC0000120785_6
