Крыло правое заднее 48c3184_000_00

Крыло правое заднее 48c3184_000_00

← Лестница в сборе 48c3183_000_00 Крыло лестницы в сборе 43y0157_000_00 →

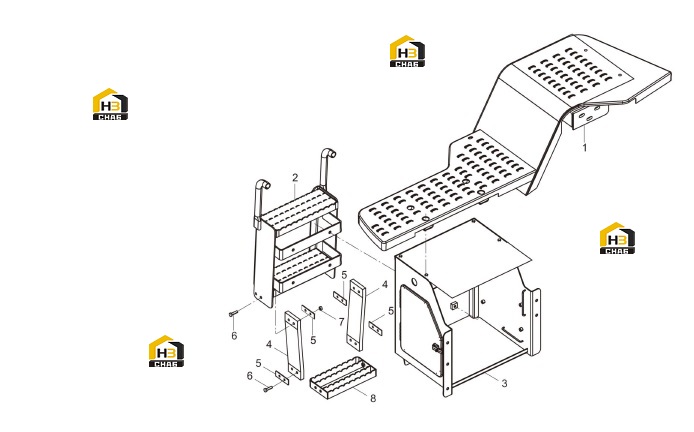

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:REAR FENDER-RH
Каталожный номер:40D1008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:LADDER
Каталожный номер:41D1140
Комплект:1
Примечание:EC0000120465_39
0 ₽
шт
№ на схеме:2
Наименование:LADDER
Каталожный номер:41D0984
Комплект:1
Примечание:EC0000120465_39
0 ₽
шт
№ на схеме:3
Наименование:HOUSING
Каталожный номер:48C3182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:ADHESIVE TAPE
Каталожный номер:84A1229
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PLATE
Каталожный номер:11A0223
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0029
Комплект:8
Примечание:M10X40-8.8-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:NUT
Каталожный номер:03B0053
Комплект:4
Примечание:M10-8-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:STEP
Каталожный номер:41D0953
Комплект:1
Примечание:EC0000120465_38
0 ₽
шт
№ на схеме:8
Наименование:STEP
Каталожный номер:41D1177
Комплект:1
Примечание:EC0000120465_38
