Крыло лестницы 43y0157_000_01

Крыло лестницы 43y0157_000_01

← Крыло лестницы в сборе 43y0157_000_00 Капот в сборе 44y0149_000_00 →

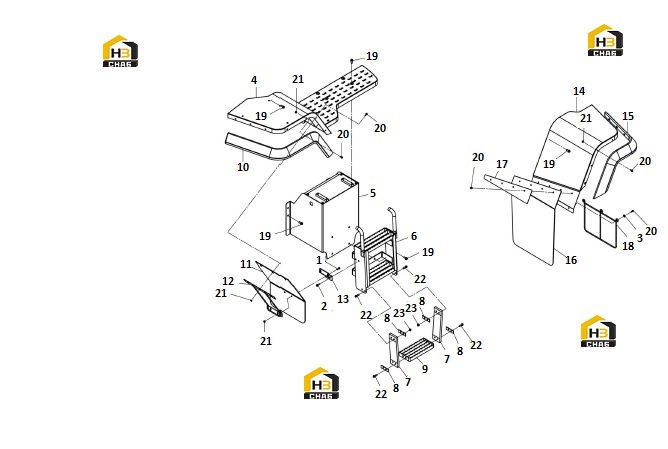

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:01B1291
Комплект:4
Примечание:M8X30-8.8-ZN.D
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:01B1279
Комплект:4
Примечание:M10X30-8.8-ZN.D
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0671
Комплект:6
Примечание:8X300HV-DK
0 ₽
шт
№ на схеме:4
Наименование:REAR FENDER-RH
Каталожный номер:40D1280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOUSING
Каталожный номер:48C3182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:LADDER
Каталожный номер:41D1140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ADHESIVE TAPE
Каталожный номер:84A1229
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:11A0223
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:STEP
Каталожный номер:41D1177
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GUARD-RH
Каталожный номер:85A5005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:RUBBER PLATE
Каталожный номер:84A3570
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SUPPORT
Каталожный номер:01D3896
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLATE
Каталожный номер:06A8450
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FRONT FENDER-RH
Каталожный номер:40D1072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:GUARD-RH
Каталожный номер:85A5122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:RUBBER PLATE
Каталожный номер:84A3607
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PLATE
Каталожный номер:90A0654
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SUPPORT
Каталожный номер:01D0500
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT
Каталожный номер:01B1283
Комплект:46
Примечание:M12X30-8.8-ZN.D
0 ₽
шт
№ на схеме:20
Наименование:BOLT
Каталожный номер:01B1289
Комплект:52
Примечание:M8X20-8.8-ZN.D
0 ₽
шт
№ на схеме:21
Наименование:NUT
Каталожный номер:03B2081
Комплект:38
Примечание:M8-8-ZN.D
0 ₽
шт
№ на схеме:22
Наименование:BOLT
Каталожный номер:01B1281
Комплект:16
Примечание:M10X40-8.8-ZN.D
0 ₽
шт
№ на схеме:23
Наименование:NUT
Каталожный номер:03B2135
Комплект:13
Примечание:M10-8-ZN.D
