Ковш в сборе (3.0 м3) 32e1378_002_00

Ковш в сборе (3.0 м3) 32e1378_002_00

← Рама передняя в сборе 08y0552_000_00 Ковш с комплектующими 22d0803_000_00 →

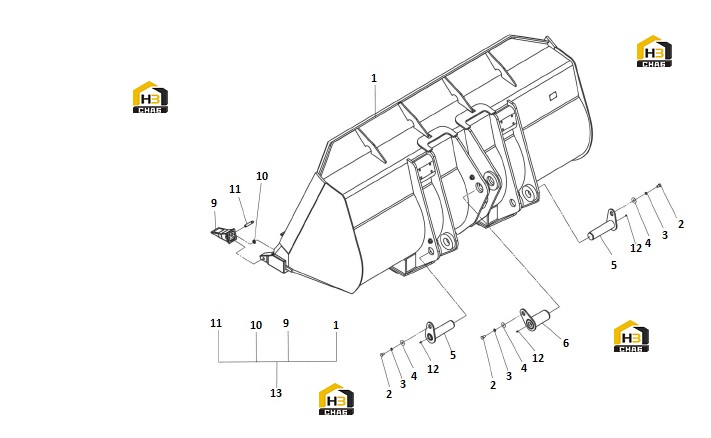

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUCKET
Каталожный номер:22D0803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:00B0323
Комплект:3
Примечание:M16X25-8.8-ZN.D
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0015
Комплект:3
Примечание:16
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0087
Комплект:3
Примечание:16-200HV-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:PIN
Каталожный номер:11D1309
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PIN
Каталожный номер:11D1002X0
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PIN
Каталожный номер:11D0993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:TIP
Каталожный номер:72A0005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:76A0003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:60A0009
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:3
Примечание:M10X1
0 ₽
шт
№ на схеме:13
Наименование:BUCKET GP
Каталожный номер:32E1378X0
Комплект:1
Примечание:
