Корпус цилиндра 10c2928_000_00

Корпус цилиндра 10c2928_000_00

← Шток поршневой и крышка цилиндра 10c1753x0_000_00 Бак масляный гидравлический 21c0805_001_00 →

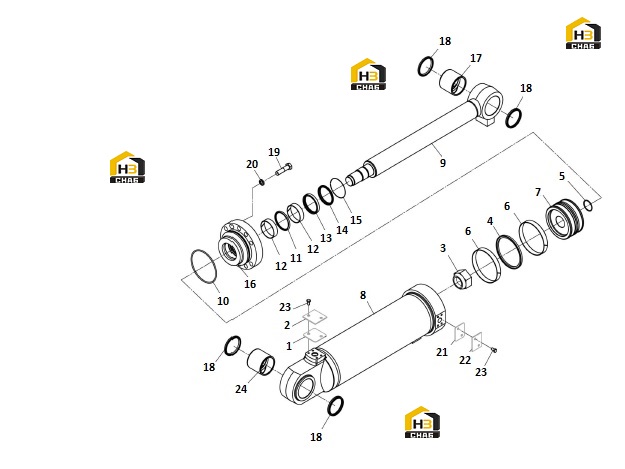

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SHIM
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CAP
Каталожный номер:21A0042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:LOCKNUT
Каталожный номер:34C0021
Комплект:1
Примечание:M56X2
0 ₽
шт
№ на схеме:4
Наименование:SEAL RING
Каталожный номер:80A0154
Комплект:1
Примечание:180X159X8
0 ₽
шт
№ на схеме:5
Наименование:O-RING
Каталожный номер:12B0059
Комплект:1
Примечание:53X3.55
0 ₽
шт
№ на схеме:6
Наименование:SUPPORT RING
Каталожный номер:80A0810
Комплект:2
Примечание:175X180X25
0 ₽
шт
№ на схеме:7
Наименование:PISTON
Каталожный номер:50A0525
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CYLINDER BODY
Каталожный номер:13D1441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PISTON ROD
Каталожный номер:14D0310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-RING
Каталожный номер:12B0203
Комплект:1
Примечание:170X5.3
0 ₽
шт
№ на схеме:11
Наименование:SEAL RING
Каталожный номер:13B0915
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SUPPORT RING
Каталожный номер:80A0807
Комплект:2
Примечание:90X95X25
0 ₽
шт
№ на схеме:13
Наименование:SEAL RING
Каталожный номер:13B0411
Комплект:1
Примечание:90X105X11.4
0 ₽
шт
№ на схеме:14
Наименование:DUST RING
Каталожный номер:13B1242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SNAP RING
Каталожный номер:76A0600
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CYLINDER COVER
Каталожный номер:53A1467
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BUSHING
Каталожный номер:55A6737
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SEAL RING
Каталожный номер:35C0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT
Каталожный номер:01B0308
Комплект:10
Примечание:M20X1.5X80-10.9-ZN.D
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:06B0019
Комплект:10
Примечание:20
0 ₽
шт
№ на схеме:21
Наименование:SHIM
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:COVER
Каталожный номер:11A0054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:BOLT
Каталожный номер:00B0005
Комплект:4
Примечание:M10X20-8.8-ZN.D
0 ₽
шт
№ на схеме:24
Наименование:BUSHING
Каталожный номер:55A6736
Комплект:1
Примечание:
