Коробка правого подлокотника в сборе 47c2867_000_00

← Огнетушитель 47c1996_000_00 Подлокотник правый в сборе 47c2490_000_00 →

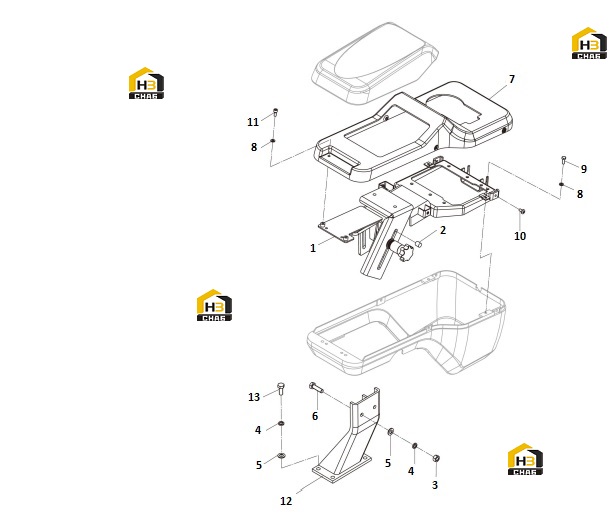

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HANDRAIL GP-RH

Каталожный номер:47C2490

Комплект:1

Примечание:

№ на схеме:2

Наименование:GUIDE PIN

Каталожный номер:60A4471

Комплект:1

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:M10-8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:10

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:10-140HV-ZN.D

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:M10X35-8.8-ZN.D

№ на схеме:7

Наименование:HOUSING

Каталожный номер:85A5604

Комплект:1

Примечание:001

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0024

Комплект:6

Примечание:6-140HV-ZN.D

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0022

Комплект:2

Примечание:M6X16-8.8-ZN.D

№ на схеме:10

Наименование:SCREW

Каталожный номер:04B0056

Комплект:4

Примечание:M6X12-4.8-ZN.D

№ на схеме:11

Наименование:SCREW

Каталожный номер:04J0003

Комплект:4

Примечание:M6X14-8.8-ZN.D

№ на схеме:12

Наименование:BRACKET

Каталожный номер:23D3361

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:M10X25-8.8-ZN.D
