Комплектующие цилиндра и шатун поршня 10c2316x0_000_00

← Цилиндр боковой разгрузочный 10c2316_001_00 Комплектующие ковша 43c5496_000_00 →

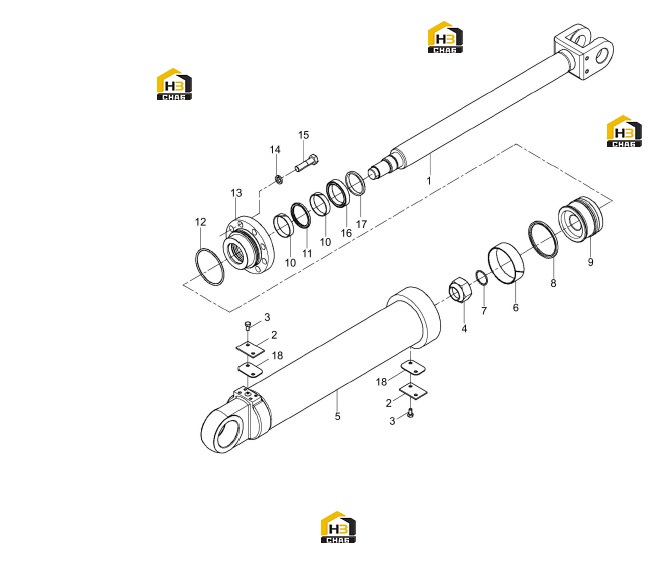

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PISTON ROD

Каталожный номер:14D0463

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:11A0003

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:M10X20-8.8-ZN.D

№ на схеме:4

Наименование:LOCKNUT

Каталожный номер:03B0383

Комплект:1

Примечание:M42X2

№ на схеме:5

Наименование:CYLINDER BODY

Каталожный номер:13D1110

Комплект:1

Примечание:

№ на схеме:6

Наименование:SUPPORT RING

Каталожный номер:80A0074

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:12B0048

Комплект:1

Примечание:43.7X3.55

№ на схеме:8

Наименование:SEAL RING

Каталожный номер:34C0032

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:50A0028

Комплект:1

Примечание:

№ на схеме:10

Наименование:SUPPORT RING

Каталожный номер:80A0334

Комплект:2

Примечание:

№ на схеме:11

Наименование:SEAL

Каталожный номер:34C0030

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0107

Комплект:1

Примечание:115X5.3

№ на схеме:13

Наименование:CYLINDER HEAD

Каталожный номер:53A1811

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0014

Комплект:8

Примечание:18

№ на схеме:15

Наименование:BOLT

Каталожный номер:01B0233

Комплект:8

Примечание:M18X1.5X70-10.9-ZN.D

№ на схеме:16

Наименование:LIP TYPE SEAL

Каталожный номер:13B0126

Комплект:1

Примечание:KYD70X10

№ на схеме:17

Наименование:DUST RING

Каталожный номер:34C0113

Комплект:1

Примечание:FB70X80X7

№ на схеме:17

Наименование:DUST RING

Каталожный номер:13B1239

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:-

Комплект:2

Примечание:
