Комплектующие корпуса 34c4424_000_00

← Комплектующие корпуса 34c4351_000_00 Крыша 34c4714_000_00 →

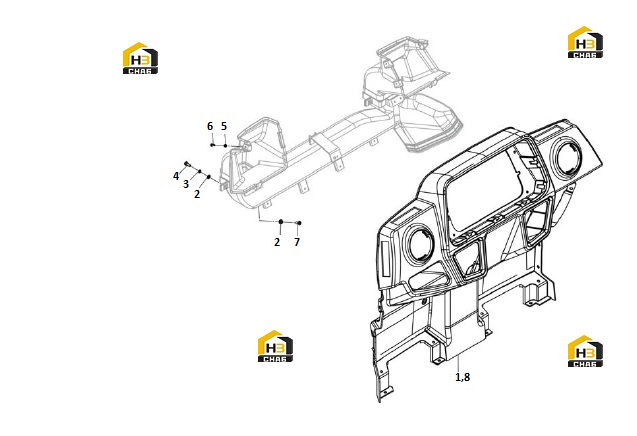

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATFORM

Каталожный номер:34C4348

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0024

Комплект:7

Примечание:6-140HV-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0003

Комплект:5

Примечание:6

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0022

Комплект:5

Примечание:M6X16-8.8-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0097

Комплект:15

Примечание:4-200HV-ZN.D

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B0159

Комплект:15

Примечание:ST4.2X16-C-H-ZN.D

№ на схеме:7

Наименование:SCREW

Каталожный номер:04B0075

Комплект:2

Примечание:M6X16-4.8-ZN.D

№ на схеме:8

Наименование:PLATFORM

Каталожный номер:86A2210

Комплект:1

Примечание:
