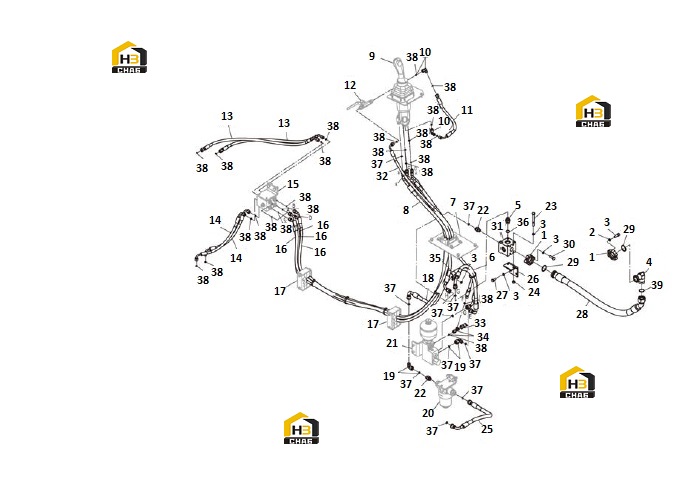

Комплект клапанов 00c3630_001_00

← Система рабочая гидравлическая 11y0200_000_00 Клапан управляющий 12c3629_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATE

Каталожный номер:72A0628

Комплект:2

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:04B0116

Комплект:4

Примечание:M10X30-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0002

Комплект:13

Примечание:10

№ на схеме:4

Наименование:ELBOW

Каталожный номер:01A2759

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:30C0319

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:O-RING

Каталожный номер:84A1590

Комплект:1

Примечание:19.3X2.2

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:66C2894

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:09C1690

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:66C2897

Комплект:1

Примечание:EC0000125221_1

№ на схеме:9

Наименование:PILOT VALVE

Каталожный номер:12C3629

Комплект:1

Примечание:EC0000125221_2

№ на схеме:10

Наименование:ELBOW

Каталожный номер:31C0326

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:05C5956

Комплект:1

Примечание:EC0000125221_3

№ на схеме:12

Наименование:SHUT-OFF VALVE

Каталожный номер:12C4040

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:05C6059

Комплект:2

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:05C6058

Комплект:2

Примечание:

№ на схеме:15

Наименование:SHUTTLE VALVE

Каталожный номер:12C4223

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:05C6057

Комплект:4

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:09C1686

Комплект:2

Примечание:

№ на схеме:18

Наименование:HOSE AS

Каталожный номер:05C6072TS

Комплект:1

Примечание:

№ на схеме:19

Наименование:ELBOW

Каталожный номер:31C0102

Комплект:2

Примечание:

№ на схеме:20

Наименование:SECONDARY FILTER AS

Каталожный номер:53C0866

Комплект:1

Примечание:

№ на схеме:21

Наименование:PILOT OIL SUPPLY VALVE AS

Каталожный номер:12C4244

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONNECTOR

Каталожный номер:30C0259

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:01B0093

Комплект:2

Примечание:M10X90-8.8-ZN.D

№ на схеме:24

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:M10-8-ZN.D

№ на схеме:25

Наименование:HOSE AS

Каталожный номер:66C2898TS

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLATE

Каталожный номер:22A8081

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0012

Комплект:3

Примечание:M10X25-8.8-ZN.D

№ на схеме:28

Наименование:HOSE AS

Каталожный номер:07C4998

Комплект:1

Примечание:EC0000120038_1

№ на схеме:29

Наименование:O-RING

Каталожный номер:12B0294

Комплект:2

Примечание:32.5X3.55

№ на схеме:30

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:M10X30-8.8-ZN.D

№ на схеме:31

Наименование:FLANGE

Каталожный номер:04A2189

Комплект:1

Примечание:

№ на схеме:32

Наименование:HOSE AS

Каталожный номер:05C6073

Комплект:1

Примечание:

№ на схеме:33

Наименование:JOINT

Каталожный номер:44C0141

Комплект:1

Примечание:

№ на схеме:34

Наименование:TEE

Каталожный номер:32C0158

Комплект:1

Примечание:

№ на схеме:35

Наименование:CLAMP

Каталожный номер:35C0314

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:84A1590

Комплект:1

Примечание:19.3X2.2

№ на схеме:37

Наименование:O-RING

Каталожный номер:12B0616

Комплект:7

Примечание:10.0X1.5

№ на схеме:38

Наименование:O-RING

Каталожный номер:12B0645

Комплект:9

Примечание:6.5X1.5

№ на схеме:39

Наименование:O-RING

Каталожный номер:12B0646

Комплект:1

Примечание:26.0X2.0
