Клапан тормозной в сборе 13c0738_001_00

Клапан тормозной в сборе 13c0738_001_00

← Клапан тормозной и трубопровод 00c3619_000_00 Резервуар воздушный и трубопровод 00c3620_000_00 →

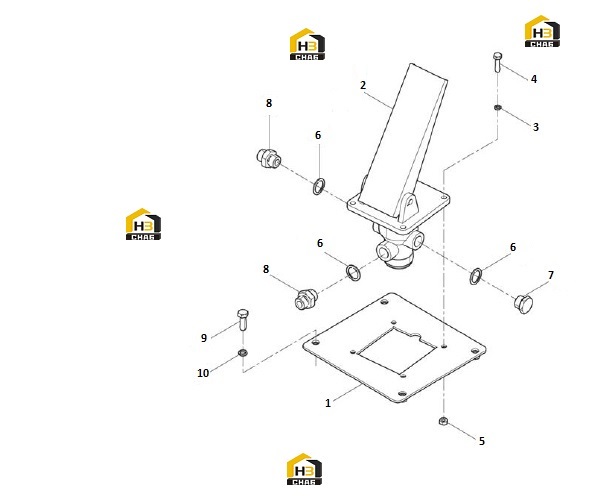

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:-
Наименование:SERVICE KIT
Каталожный номер:SP103826
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:MOUNTING PLATE
Каталожный номер:02D9147
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BRAKE VALVE
Каталожный номер:13C0770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:8 EC0000126875_51
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:00B0020
Комплект:4
Примечание:M8X30-8.8-ZN.D EC0000126875_52
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:03B0021
Комплект:4
Примечание:M8-8-ZN.D EC0000126875_54
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0053
Комплект:3
Примечание:22
0 ₽
шт
№ на схеме:7
Наименование:PLUG
Каталожный номер:03B0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CONNECTOR
Каталожный номер:00A0050
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0019
Комплект:4
Примечание:M10X30-8.8-ZN.D EC0000126875_53
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:10 EC0000126875_50
