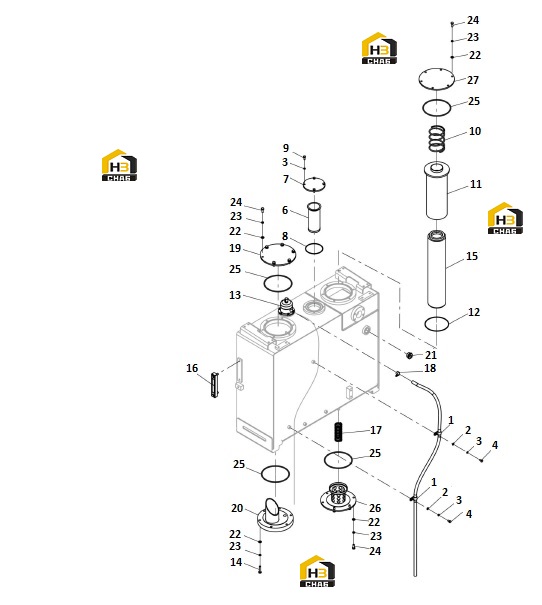

Фильтр масляный и щуп 21c0909x0_000_00

← Бак масляный 21c0909_000_00 Насос с комплектующими 44c2008_003_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CLIP

Каталожный номер:20A1853

Комплект:2

Примечание:22

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:8-200HV-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006

Комплект:6

Примечание:8

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0007

Комплект:2

Примечание:M8X16-8.8-ZN.D

№ на схеме:5

Наименование:HOSE

Каталожный номер:30A3265

Комплект:1

Примечание:

№ на схеме:6

Наименование:STRAINER

Каталожный номер:53C0857

Комплект:1

Примечание:

№ на схеме:7

Наименование:FLANGE

Каталожный номер:04A3181

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:12B0858

Комплект:1

Примечание:112X3.55

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:M8X20-8.8-ZN.D

№ на схеме:10

Наименование:SPRING

Каталожный номер:10B0385

Комплект:1

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:36D1021

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0977

Комплект:1

Примечание:155X3.55

№ на схеме:13

Наименование:AIR FILTER

Каталожный номер:15C0564

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOUSING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:OIL FILTER

Каталожный номер:53C0720

Комплект:1

Примечание:

№ на схеме:16

Наименование:DIPSTICK

Каталожный номер:44C0015

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPRING

Каталожный номер:10B0384

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:09C0235

Комплект:1

Примечание:Φ16-Φ25, 12MM

№ на схеме:19

Наименование:FLANGE

Каталожный номер:04A2952

Комплект:1

Примечание:

№ на схеме:20

Наименование:FLANGE

Каталожный номер:15D0981

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG AS

Каталожный номер:16C0017

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0001

Комплект:24

Примечание:10-140HV-ZN.D

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0002

Комплект:24

Примечание:10

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0347

Комплект:24

Примечание:10-ZN.D

№ на схеме:24

Наименование:BOLT

Каталожный номер:00B0012

Комплект:18

Примечание:M10X25-8.8-ZN.D

№ на схеме:25

Наименование:O-RING

Каталожный номер:12J0002

Комплект:4

Примечание:180X5.3

№ на схеме:26

Наименование:BRACKET

Каталожный номер:02D3630

Комплект:1

Примечание:

№ на схеме:27

Наименование:COVER

Каталожный номер:36D1074

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:00B0048

Комплект:6

Примечание:M10X45-8.8-ZN.D
