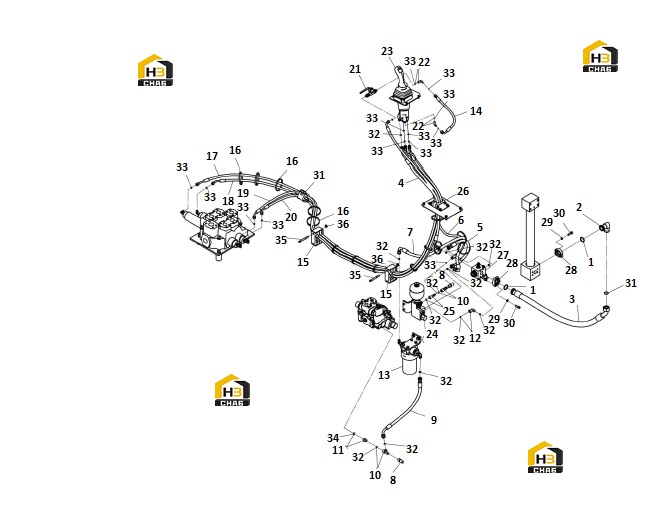

Фильтр масляный и клапан контрольный 00c3645_001_00

← Комплектующие распределительного клапана 12c3605_000_00 Клапан контрольный масла 12c4238_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0445

Комплект:2

Примечание:32.92X3.53

№ на схеме:2

Наименование:ELBOW

Каталожный номер:01A2759

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOSE AS

Каталожный номер:07C5670

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:66C2882

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:66C2883

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:05C6064

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:66C2885TS

Комплект:1

Примечание:

№ на схеме:8

Наименование:JOINT

Каталожный номер:44C0114

Комплект:2

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:66C2884TS

Комплект:1

Примечание:

№ на схеме:10

Наименование:TEE

Каталожный номер:32C0122

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:30C0269

Комплект:1

Примечание:

№ на схеме:12

Наименование:ELBOW

Каталожный номер:31C0102

Комплект:1

Примечание:

№ на схеме:13

Наименование:SECONDARY FILTER AS

Каталожный номер:53C0858

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:05C5956

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:09C1686

Комплект:2

Примечание:

№ на схеме:16

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:14

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:05C6060

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE AS

Каталожный номер:05C6062

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE AS

Каталожный номер:05C6061

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE AS

Каталожный номер:05C6063

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHUT-OFF VALVE

Каталожный номер:12C4040

Комплект:1

Примечание:

№ на схеме:22

Наименование:ELBOW

Каталожный номер:31C0326

Комплект:2

Примечание:

№ на схеме:23

Наименование:PILOT VALVE

Каталожный номер:12C3629

Комплект:1

Примечание:

№ на схеме:24

Наименование:PILOT OIL SUPPLY VALVE AS

Каталожный номер:12C4238

Комплект:1

Примечание:EC0000131369_2

№ на схеме:25

Наименование:TEE

Каталожный номер:32C0752

Комплект:1

Примечание:

№ на схеме:26

Наименование:CLAMP

Каталожный номер:09C1690

Комплект:1

Примечание:

№ на схеме:27

Наименование:BLOCK

Каталожный номер:44C2019

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLATE

Каталожный номер:72A0628

Комплект:2

Примечание:

№ на схеме:29

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:10

№ на схеме:30

Наименование:SCREW

Каталожный номер:04B0116

Комплект:8

Примечание:M10X30-8.8-ZN.D

№ на схеме:31

Наименование:O-RING

Каталожный номер:12B0646

Комплект:1

Примечание:26.0X2.0

№ на схеме:31

Наименование:CLAMP

Каталожный номер:09C0466

Комплект:1

Примечание:EC0000117762_1

№ на схеме:32

Наименование:O-RING

Каталожный номер:12B0616

Комплект:12

Примечание:10.0X1.5

№ на схеме:33

Наименование:O-RING

Каталожный номер:12B0645

Комплект:13

Примечание:6.5X1.5

№ на схеме:34

Наименование:O-RING

Каталожный номер:12B0630

Комплект:1

Примечание:13.94X2.62

№ на схеме:35

Наименование:STUD

Каталожный номер:05B0067

Комплект:4

Примечание:AM10X85-8.8-ZN.D

№ на схеме:36

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:M10-8-ZN.D
