Дверь левая 47c2507_001_00

Дверь левая 47c2507_001_00

← Окно 47c2503_001_00 Распорка в сборе 24c2122_000_00 →

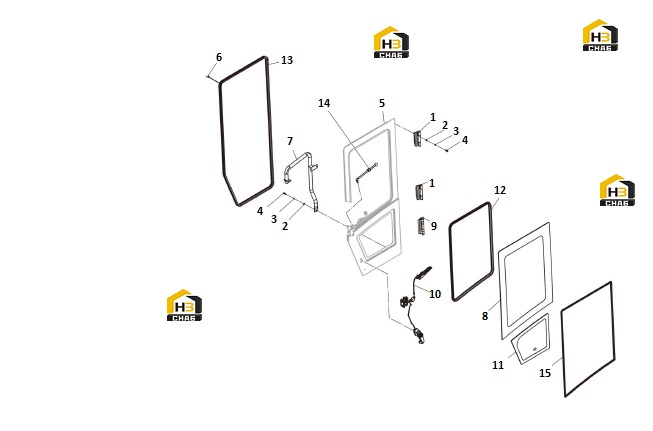

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HINGE
Каталожный номер:25C1196
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0005
Комплект:13
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0006
Комплект:13
Примечание:8
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:00B0085
Комплект:13
Примечание:M8X25-8.8-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:DOOR-LH
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:RUBBER PLUG
Каталожный номер:83A1976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HANDRAIL
Каталожный номер:41D0871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:GLASS
Каталожный номер:87A1225
Комплект:1
Примечание:EC0000124422_4
0 ₽
шт
№ на схеме:9
Наименование:HINGE
Каталожный номер:25C1197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:DOOR LOCK
Каталожный номер:47C2463
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WINDSHEILD
Каталожный номер:87A1155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SEAL
Каталожный номер:84A3281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SEAL
Каталожный номер:84A3280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:MAST AS
Каталожный номер:24C2122
Комплект:1
Примечание:74
0 ₽
шт
№ на схеме:15
Наименование:SEAL
Каталожный номер:84A3641
Комплект:1
Примечание:L EC0000124422_3
