Блокировка ручки управления 22c2256_000_00

← Клапан управляющий 12c5450_000_00 Обод шины в сборе 01e0292_001_00 →

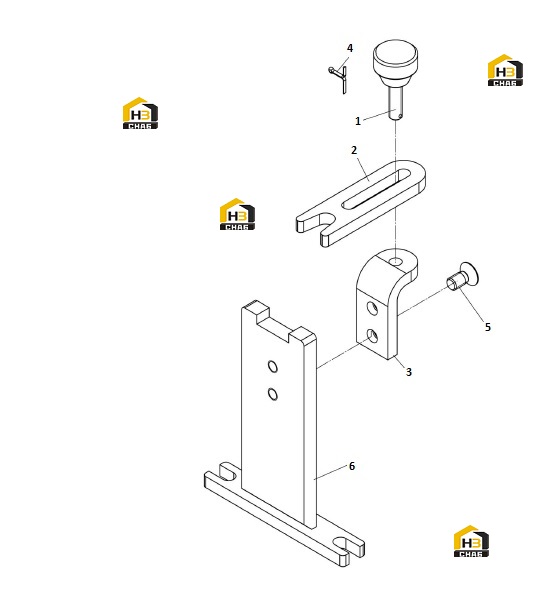

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HANDLE

Каталожный номер:52A0433

Комплект:

Примечание:

№ на схеме:2

Наименование:STOP PLATE

Каталожный номер:11A3050

Комплект:

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:21A3928

Комплект:

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:08B0002

Комплект:

Примечание:1.6X12-ZN.D

№ на схеме:5

Наименование:SCREW

Каталожный номер:04B0074

Комплект:

Примечание:M6X12-4.8-ZN.D

№ на схеме:6

Наименование:BRACKET

Каталожный номер:01D6109

Комплект:

Примечание:
